课题背景
随着智能化可穿戴电子设备的爆炸式发展,柔性光电器件成为当前科学研究和产业应用的热点。柔性光电器件具有轻便、柔软、可弯曲等特点,具有较高的灵活性、伸展性和弯曲性。
为了满足柔性光电器件轻薄、透明、柔性和拉伸性好等性质的要求,其常用的基底材料采用基于石油基塑料基底,然而这类材料难以生物降解,废弃后会引发严峻的环境问题。
透明纤维素薄膜材料具有良好的力学性能和优异的光学性能,有望作为一种新型的绿色基底材料应用于光电器件领域(如太阳能电池、有机发光二极管),助力国家碳达峰、碳中和目标的实现。
核心内容
本课题以氢氧化钠-亚硫酸盐-蒽醌-甲醇(ASAM)法制备的高聚合度针叶木浆为原料,通过调控漂白时间和漂白剂用量制得形态相近、聚合度不同的4种木质纤维;随后,通过浸渍法将羧甲基纤维素钠(CMC)与上述纤维抄造的原纸复合,制得高透光率木质纤维/CMC纤维素薄膜(以下简称薄膜),并研究纤维聚合度对薄膜力学性能的影响。结果表明,在不显著改变纤维形态和结晶度的条件下,提高纤维聚合度可以显著提高薄膜的力学性能(抗张强度、韧性、耐折度、撕裂指数、耐破指数),而其光学性能无明显的变化规律,透光率介于87.9%~89.8%,雾度介于53.6%~64.1%。
01 纤维聚合度对薄膜力学性能的影响
图1 纤维聚合度对薄膜力学性能的影响

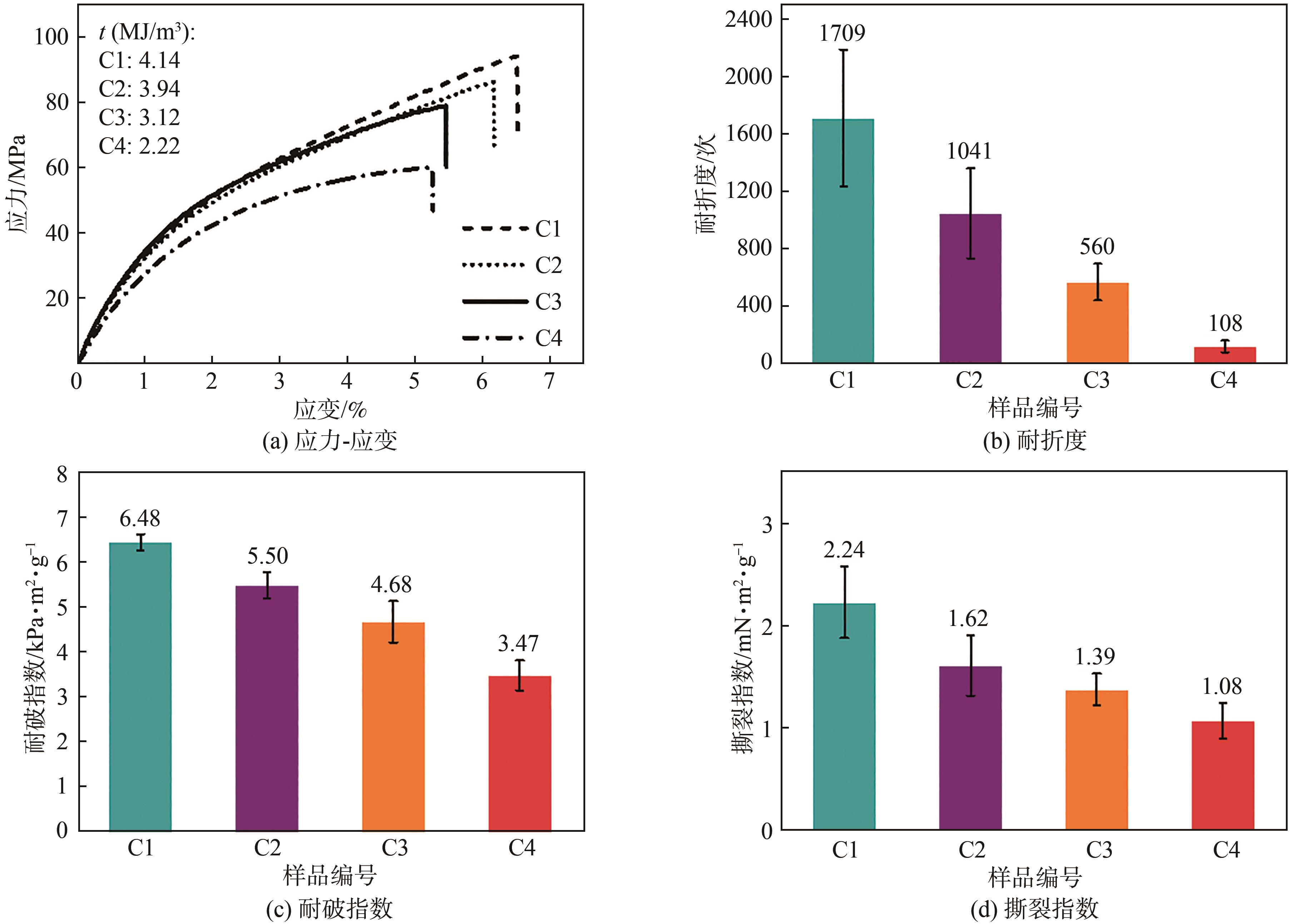

图1(a)为4种薄膜的应力-应变曲线图。由图1(a)可知,随着纤维聚合度(C1>C2>C3>C4)的下降,薄膜的拉伸强度、伸长率及韧性均降低。当纤维聚合度从1817(C1)降至415(C4),2种薄膜对应的拉伸强度从95.3 MPa降至59.9 MPa,下降了37.1%;韧性由4.14 MJ/m3降至2.22 MJ/m3,下降了46.4%。由此可知,当CMC浸渍量相同时,纤维聚合度对薄膜的拉伸强度和韧性具有显著影响。
纤维聚合度对薄膜耐折度、耐破指数和撕裂指数的影响如图1(b)~图1(d)所示。其中,耐折度是薄膜材料的基本力学性能之一,通常用于表征薄膜抵抗往复折叠的能力。由图1(b)~图1(d)可知,随着纤维聚合度从1817降至415,薄膜的耐折度急剧下降,从1709次降至108次,降幅达94%;耐破指数从6.48 kPa·m2/g降至3.47 kPa·m2/g,降幅达46%;撕裂指数从2.24 mN·m2/g降至1.08 mN·m2/g,降幅达50%。
以上结果表明,纤维聚合度对此类薄膜的力学性能具有显著影响。若采用聚合度较高的微米级纤维原料,可进一步提高木质纤维/CMC纤维素薄膜的力学性能。
02 薄膜的透光率及雾度
图2 薄膜的照片

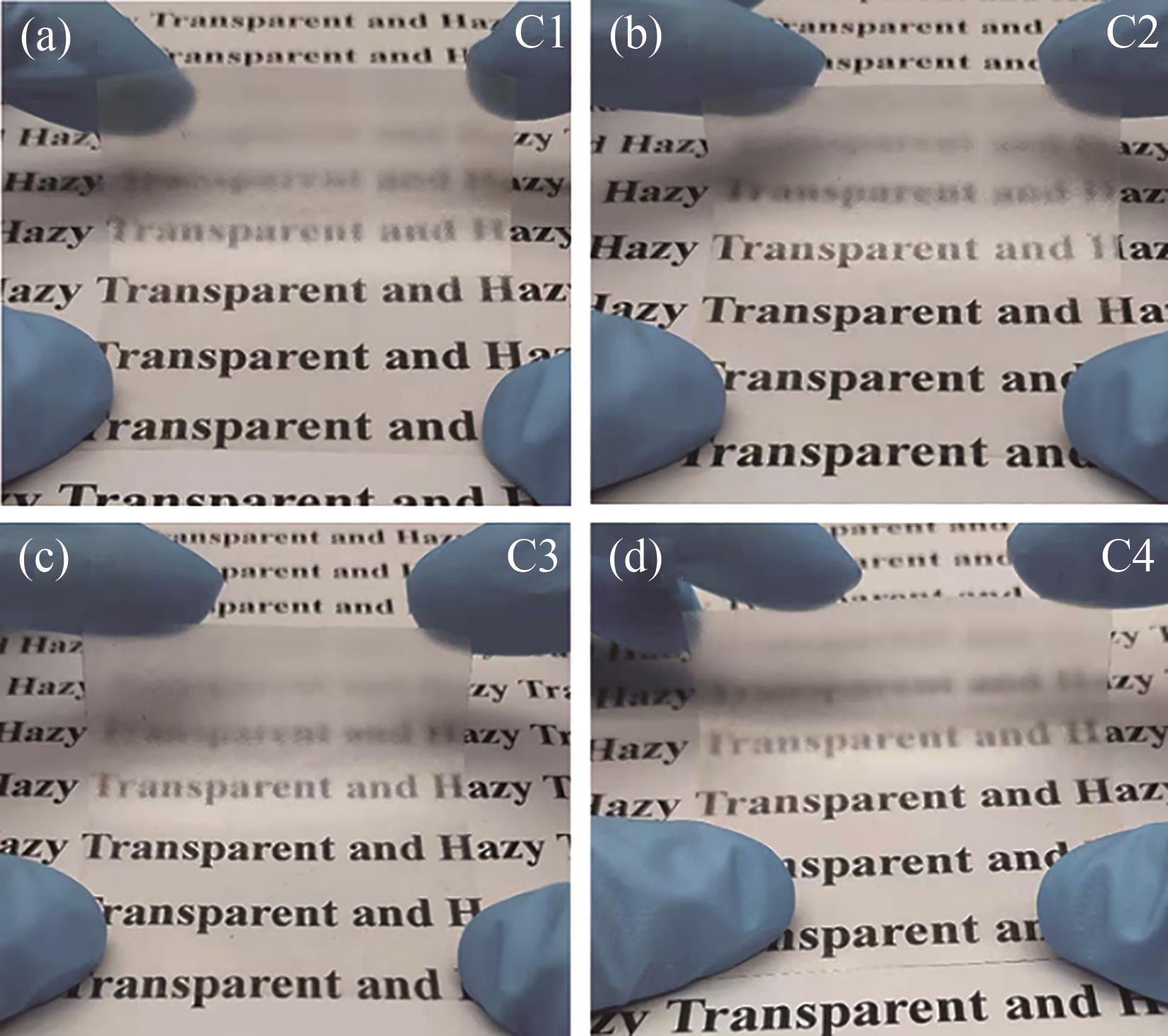

图2为本课题制备的4种薄膜的照片。由图2可知,本研究制得的薄膜具有优异的透光性能及光散射性能,这是因为,一方面CMC与纤维素的折射率相近,添加CMC减弱了因空气折射率(1.0)与纤维素折射率(约1.5)相差较大而产生的背向散射,因此薄膜具有较高的透光率;另一方面,微米级纤维与分子级纤维素共同存在,致使薄膜中“密度”分布不均匀,使透过的光线传播方向发生改变,即发生正向散射,从而使材料具有较好的雾度。
图3 薄膜的透光率和雾度

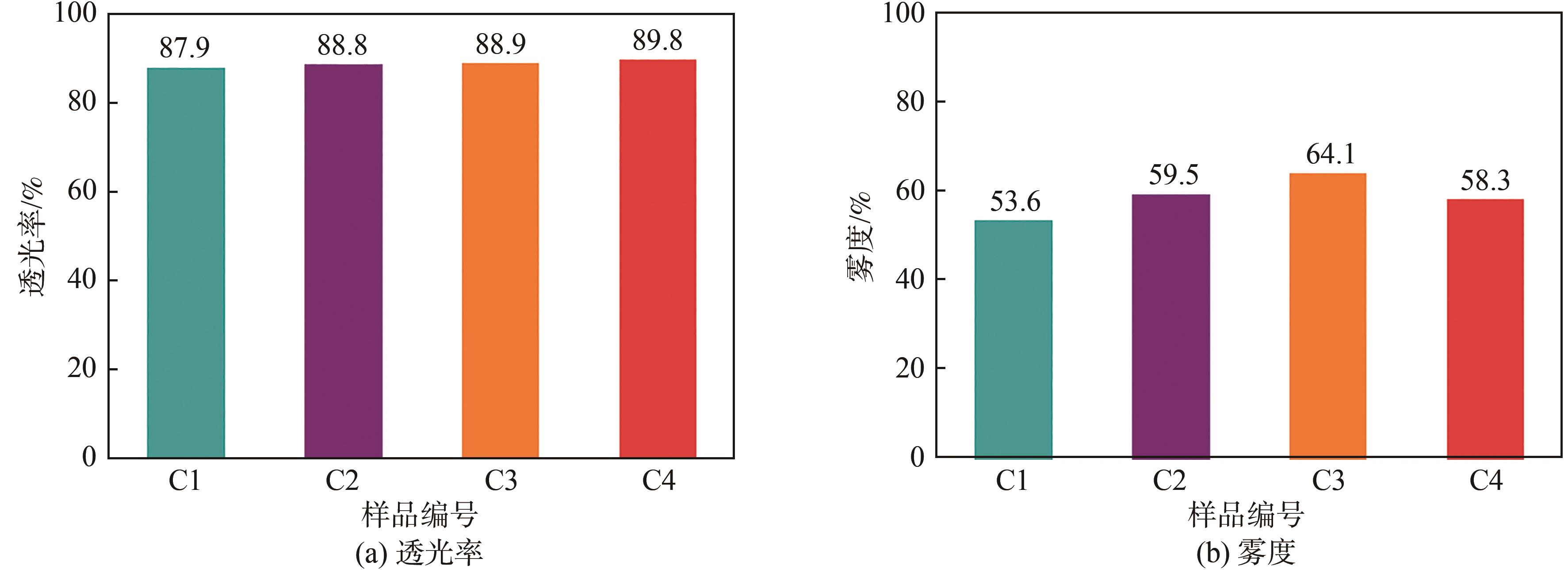

4种薄膜在波长为550 nm处的透光率和雾度测定结果如图3所示。由图3(a)可知,薄膜C1、C2、C3、C4的透光率分别为87.9%、88.8%、88.9%、89.8%,均基本接近90%。
综上,高聚合度木质纤维和CMC复合制备的纤维素薄膜具有优异的力学性能和光学性能,将其应用于太阳能电池的光管理层可以提高其光电转化效率。
本研究为构筑高强度、高透光率纤维素薄膜材料提供了新思路。
论文信息
题目:木质纤维聚合度对高透光率纤维素薄膜力学性能的影响
作者:李玉洁 李冠辉 侯高远 胡招湘 张德健 方志强
单位:华南理工大学制浆造纸工程国家重点实验室
引文格式:
李玉洁,李冠辉,侯高远,等.木质纤维聚合度对高透光率纤维素薄膜力学性能的影响[J].中国造纸学报,2023,38(1):1-8.
LI Y J, LI G H, HOU G Y, et al. Influence of Degree of Polymerization of Wood Fiber on Mechanical Properties of Cellulose Films with High Transmittance[J].Transactions of China Pulp and Paper,2023,38(1):1-8.
