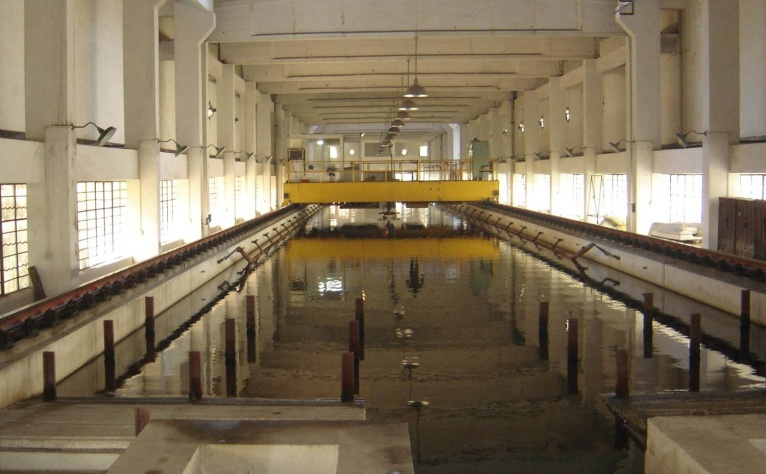

船模拖曳水池,建造开始于1985,于九十年代中期投入使用,是华南地区唯一的一座完全深水的船模拖曳试验水池。船模拖曳水池建筑面积1900平方米,是学校占地面积最大的实验室之一。水池主尺度为长120 m、宽8 m、深4 m。拖车最大设计速度5 m/s,航速精度0.001 m/s。水池配有四自由度适航仪,能够测量自航与拖航船模的阻力、升沉、纵摇、横摇、纵荡。水池一端配有摇板式造波机,造波能力:规则波浪周期变化范围为0.44.0 s;波高变化范围为0.050.4 m;不规则波可实现ITTC谱、ISSC谱、PM谱、JONSWAP谱以及自定义谱,有义波高变化范围为0.050.32 m

水池及拖车主体

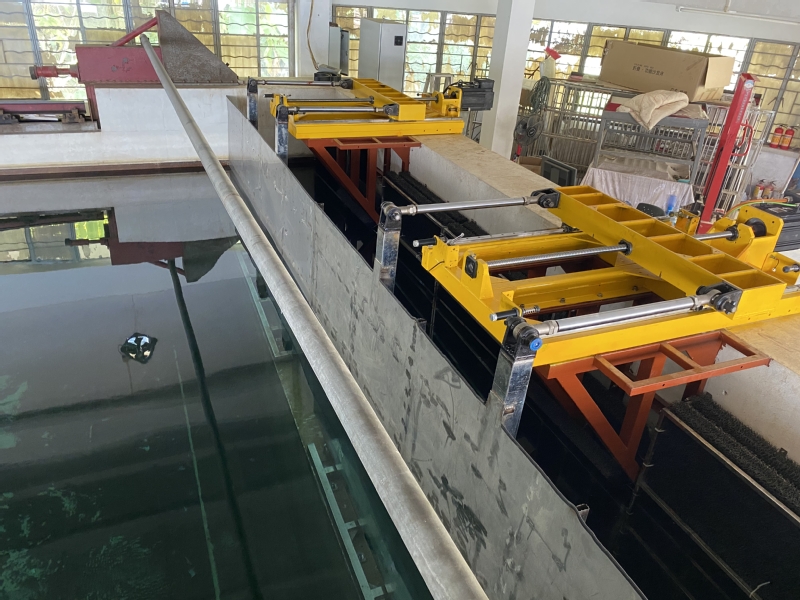

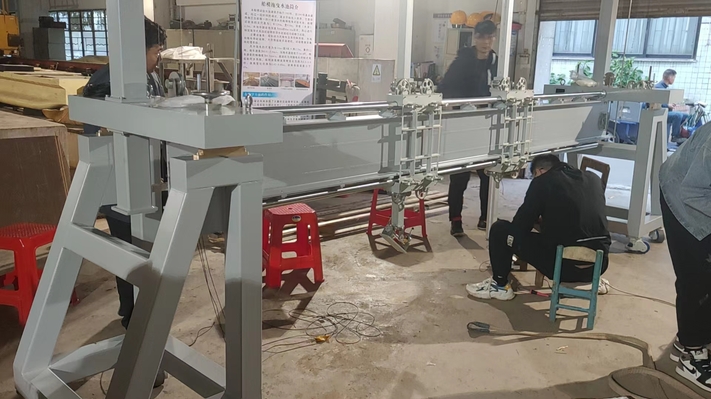

               摇板造波机                    4-DOF适航仪

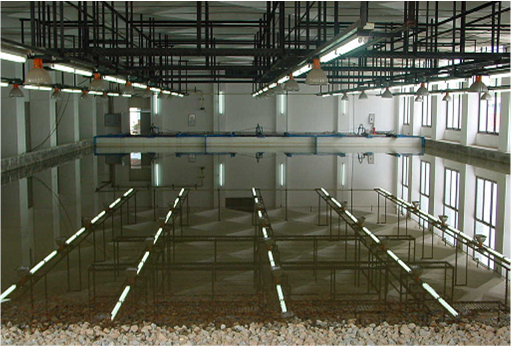

海岸与近海工程水池实验室,水池尺寸为长30 m、宽18 m、深1 m,配有推板式造波系统、消波岸、X-Y型拖车系统等大型仪器设备,总占地面积1817平方米。

近海工程水池

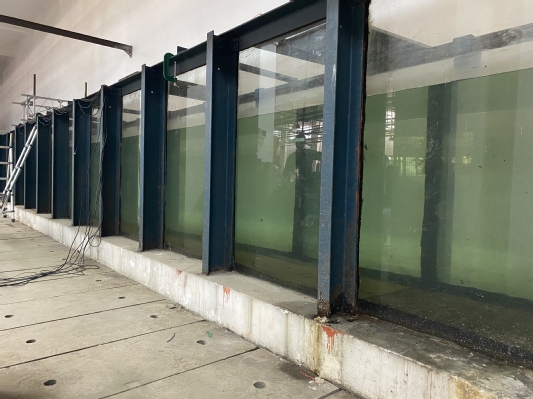

波流循环水槽,水槽尺寸长35 m、宽1 m、深1.5 m,装有推板式造波机,规则波周期0.55 s、波高0.020.4 m,不规则波有义波高0.050.32 m

波流循环水槽

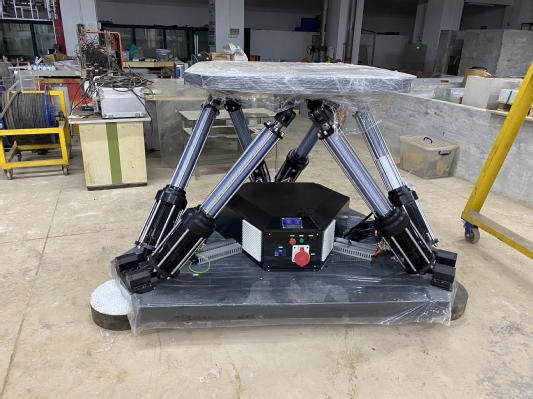

六自由度运动控制台,主要由以下部分组成:运动上平台、下平台(基座)、电动缸及伺服电机、驱动器系统、运算及监控系统。有效载荷250kg,系统响应频率0.0Hz20Hz,装机总功率4.5 kW,输入电压单相220 V

六自由度运动平台
