科研动态
- 孔宪教授课题组本科生独立工作发表在Mol. Syst. Des. Eng.：电荷监督的等变架构实现数据高效的分子性质预测 02-04
- 华南理工大学孔宪教授团队 《Small》：不对称表面电荷修饰调控受限聚合物电解质中的溶剂化结构和离子电导率 01-28
- 华南理工王宇团队JACS： AI赋能确立“催组装三要素”新原理，开辟手性材料智能创制新范式 12-25
- 华南理工王辉副教授 Nature Communications ：靶向线粒体的自发光氟化高分子纳米粒动脉粥样硬化治疗！ 11-10
- 华南理工孔宪教授 AFM：PEO基聚合物电解质中氟化模式对溶剂化和离子传输性质的调控 11-10
- 华南理工科研人员合作成果，在Nature发表！ 11-03
聚合物陶瓷前驱体法制备氧化锆有序多孔陶瓷
返回
发布时间：2018-07-09 浏览次数：634
近日，华南软物质科学与技术高等研究院特聘研究员邱文丰教授以第一单位通讯作者在ACS Omega专业杂志上发表题为《聚合物陶瓷前驱体法制备氧化锆有序多孔陶瓷》的论文。
研究表明，多孔陶瓷在催化剂载体、过滤、隔热、高温复合材料增强体等领域有着重要的应用。传统的多孔陶瓷多以聚氨酯为模板，灌注由陶瓷粉体配置而成的浆料，后续烧结过程而得到。然而，由于浆料流动性的限制，无法浸入小孔径的聚氨酯模板，制备的多孔陶瓷孔径多在毫米级别。

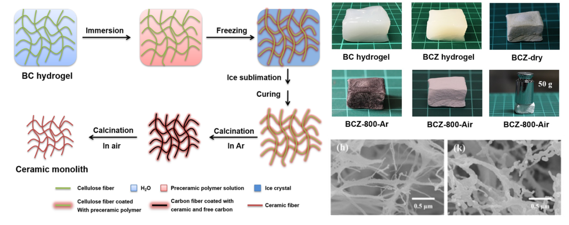

图. 聚合物陶瓷前驱体为原料，采用细菌纤维素为模板制备多孔陶瓷的过程
研究人员在工作中，以细菌纤维素和聚合物陶瓷前驱体为原料，利用细菌纤维素的独特的三维网络结构，和聚合物陶瓷前驱体优异的加工和成膜性能，制备了具有多级孔结构的氧化锆陶瓷块体。该多孔陶瓷具有较大的比表面积（10 m2/g）、较轻的密度（0.13 g/cm3）、丰富的多孔结构（大孔孔径在1 μm左右，兼具介孔和微孔结构）、优异的热稳定性、以及适中的机械强度，在催化剂载体、过滤、隔热、高温复合材料增强体等领域有着广阔的应用前景。
Bo-xing Zhang, Yubei Zhang, Zhenhua Luo, Weijian Han, Wenfeng Qiu* and Tong Zhao*, Hierarchically Porous Zirconia Monolith Fabricated from Bacterial Cellulose and Preceramic Polymer, ACS Omega 2018, 3, 4688-4694.
