风洞测试与模型制作设备
风洞目前配备有可以实施1024点同步测量高速电子压力扫描系统、六分量力天平、非接触式激光位移传感系统、四通道三维脉动风速测试仪器、多通道振动与噪声分析系统等设备。此外、还有一批合作研制具有自主知识产权的专用测试设备。风洞本身和已购置的测试仪器均达到目前风工程研究的国际先进水平。
1.风压测量

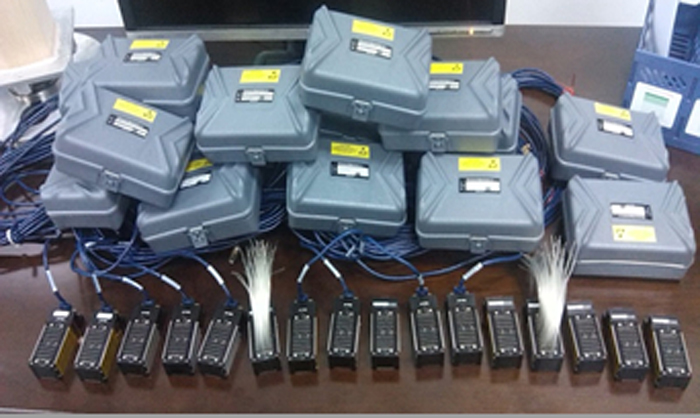

图1 大规模压力同步测量系统
►美国PSI公司Initium 压力测量系统，配置16个ESP64压力扫描器，可实现1024测点同步采集，为国内最大规模同步风压测量系统之一
►信号采集信噪比更高
2.风速测量
图 2 澳大利亚TFI Cobra风速探头 | 4通道，精度高，测速范围宽 与3维全自动移测架装置联合使用，定位准确、快速、高效 实现测速全自动化，国内先进水平 |
图 3 改进的欧文风速探头(自制) | 降低常规欧文探头的风向敏感性 提高了探头测试的可重复性、测试的准确性与可靠性 自主研制，已申请专利 |
3.位移测量

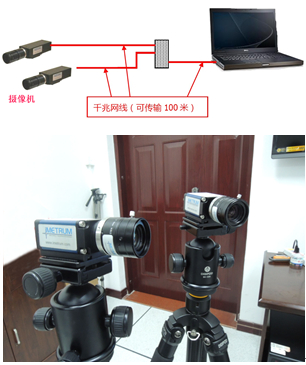

图 4 视频位移测量仪 | 英国Imetrum公司生产 非接触式、高采样率、远距多点三维振动同步测量 |

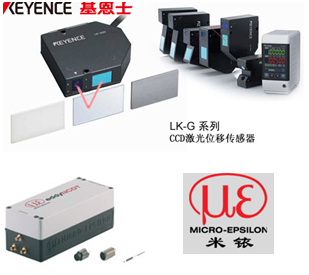

图 5 激光/涡流位移传感器 | 日本Keyence公司生产 非接触式、单点激光三角传感器，可高速、正确、精确地测量距离与位置 |
4.高频底座测力天平

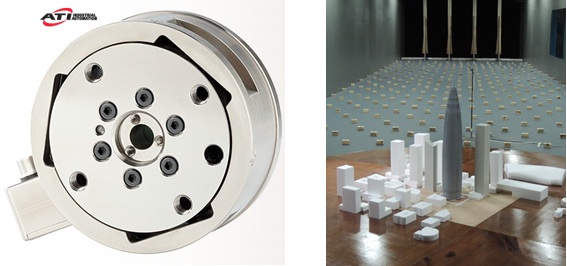

图 6 高频底座测力天平系统（深圳华润总部大厦）
►硅应变传感器提供了高于传统金属应变片75倍的输出，信噪比高
►最大容许单轴荷载可达量程的1.6-7.1倍
5.两自由度气弹天平

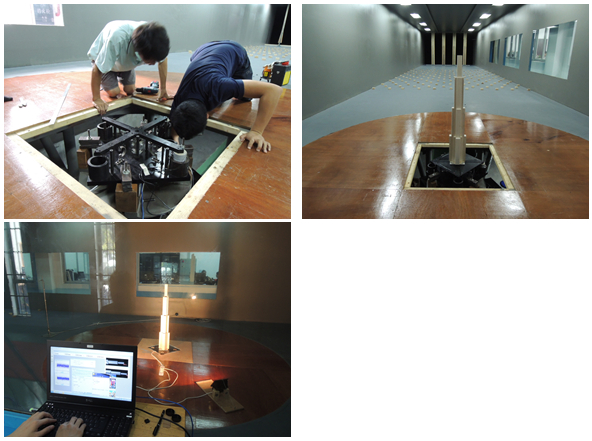

图19 气弹天平试验—长沙天空之城
►自主研发专用新设备，研究风与结构相互作用即气动弹性效应
►具有阻尼、刚度可数字化控制，方便结构配重等技术创新
6.3D打印设备
实验室拥有可用于模型制作的3D打印快速成型设备采用计算机控制的快速成型系统，对于特别重要的风敏感结构采用计算机控制的3D打印是目前国际上风工程研究的主流做法。

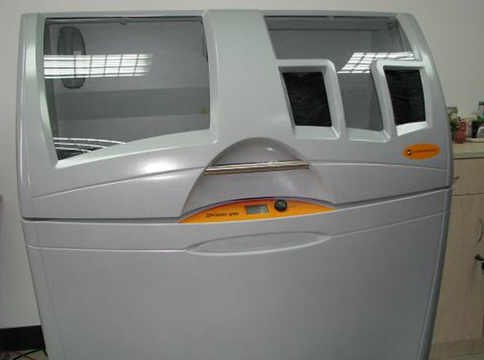

Zcrop快速成型机系统

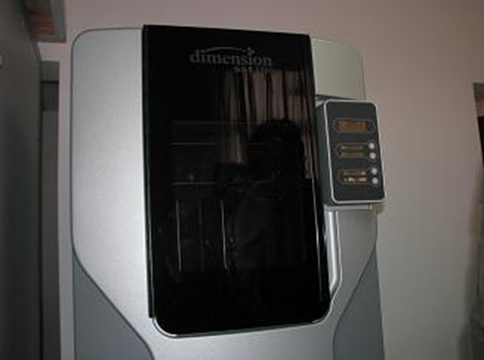

Dimension三维打印机
►3D数字打印，模型尺度精准
►快速成型，高效迅速
