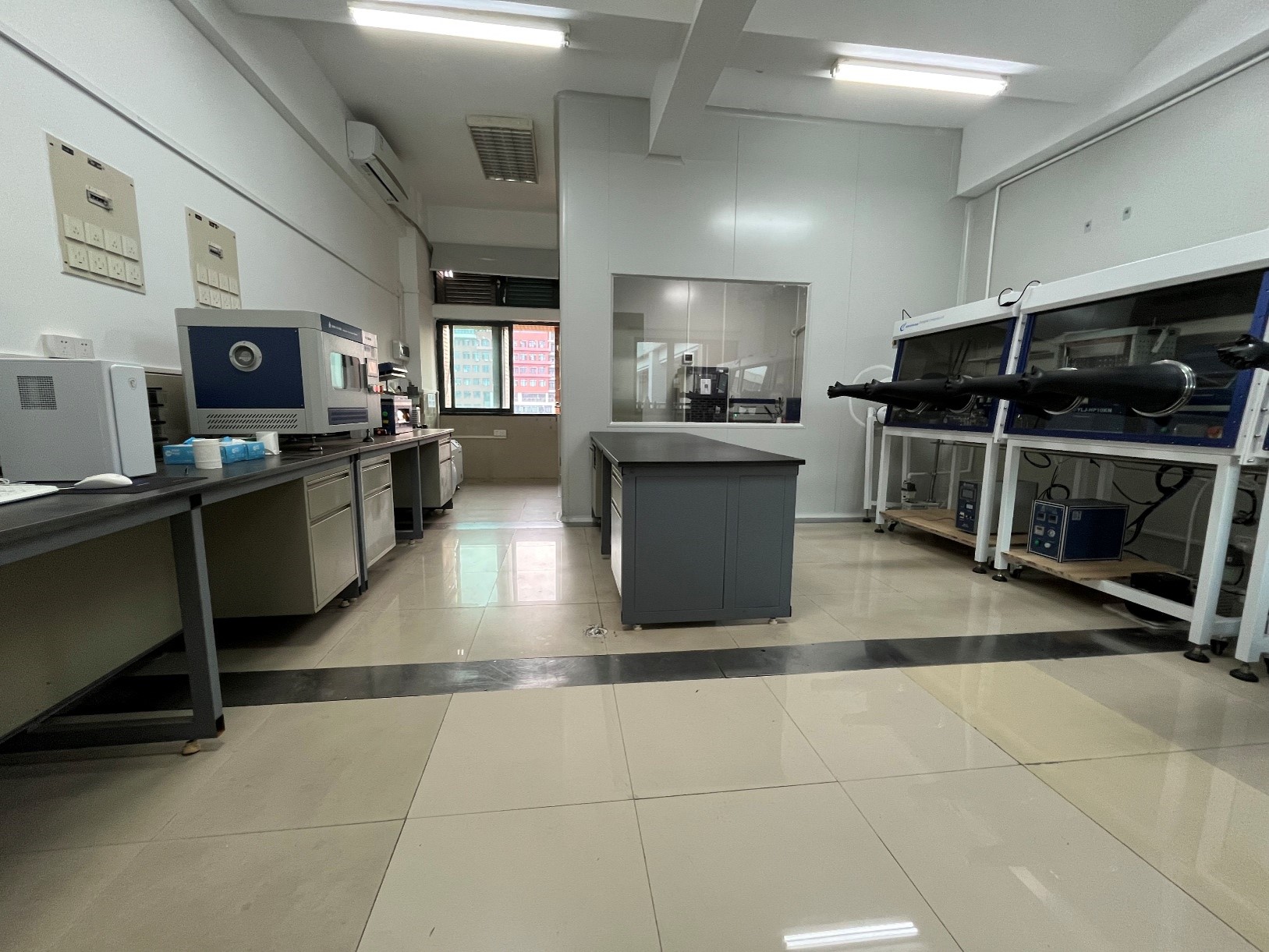

软包电池制作间全貌

目前支持软包电芯的尺寸为：负极 80mm×45mm和正极78mm×43mm

负极 58mm×45mm和正极56mm×43mm

1. 极片模切

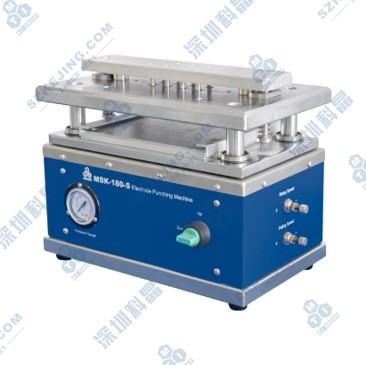

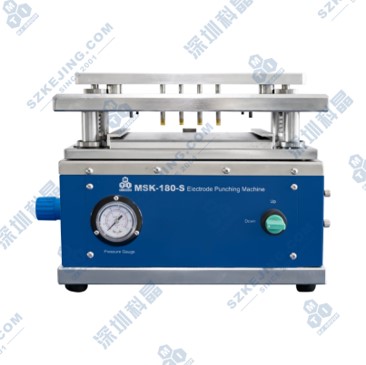

•对应设备：MSK-180-S-CHG半自动模切机

•描述：该设备用于对叠片工艺所需的锂离子电池正、负极片进行模切。

采用气缸驱动与PC板刀模，实现极片的单片冲压成型，毛刺小、掉粉少，

刀模形状可根据电池尺寸定制，适用于手套箱内使用。

2. 叠片

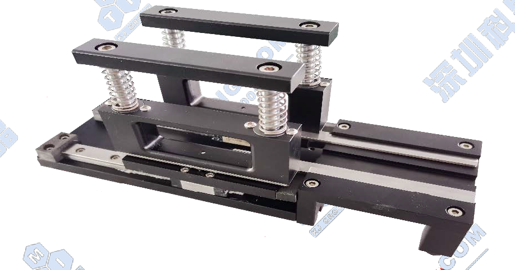

•对应设备：MSK-111A-PF4662软包电池叠片夹具

•描述：手动叠片设备，支持Z字形叠片工艺，通过夹具辅助定位，确保极

片与隔膜的整齐叠放。适用于研发样品制作与小批量试制，叠片精度可达

±0.5mm。

3. 极耳焊接

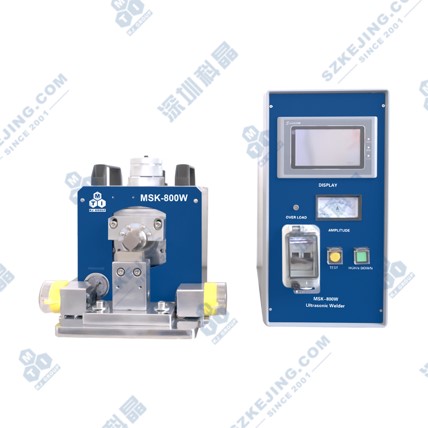

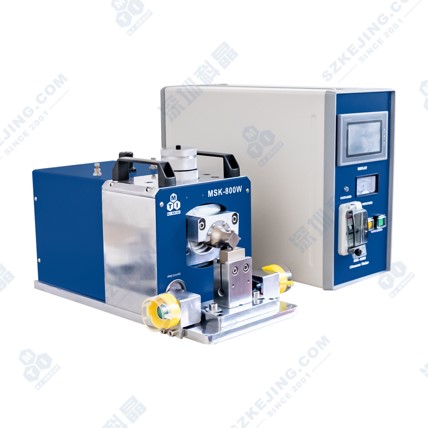

•对应设备：MSK-800W双按钮式氩气版带PLC智能超声波点焊机

•描述：专为金属箔材层叠焊接设计，可在手套箱氩气环境中使用。适用

于锂离子电池、镍氢电池等极耳焊接，支持最多20层铜箔或铝箔叠焊，

焊接牢固、内阻低。

4. 热压

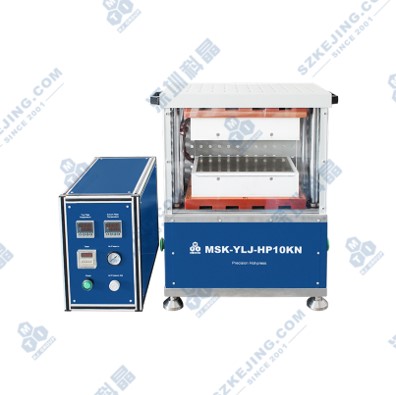

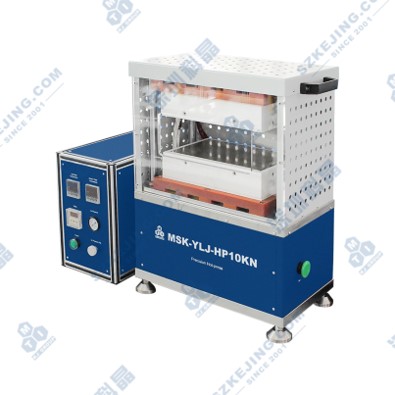

•对应设备：MSK-YLJ-HP10KN精密型平板热压机

•描述：对电芯进行加热、加压处理，实现电芯整形与固态电池/锂离子

电池的热压化成。压板采用进口耐高温模具钢，温度均匀性好，适用于

单片极片与隔膜的压合工艺。

5. 电芯外壳顶侧封                   6.真空静置/预封

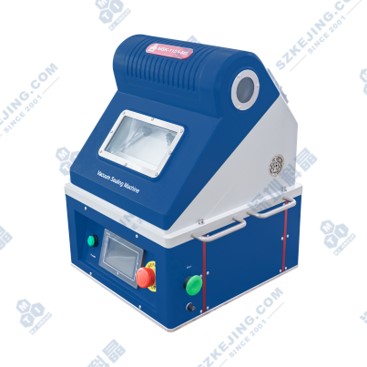

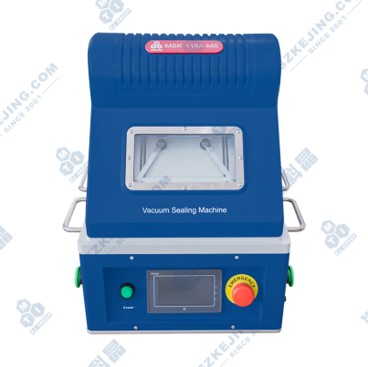

•对应设备：MSK-115A-MS-CHG多功能真空封口机

•描述：实现软包电池的顶侧封口，支持惰性气体预清洗、真空静置、

真空预封等功能。适用于液态与固态电池封装，封头温度可控，封口

精度高。在注液后对电芯进行抽真空、惰性气体清洗、真空静置与预

封口处理，确保电芯内部无气泡、氧含量低。

8. 热压化成

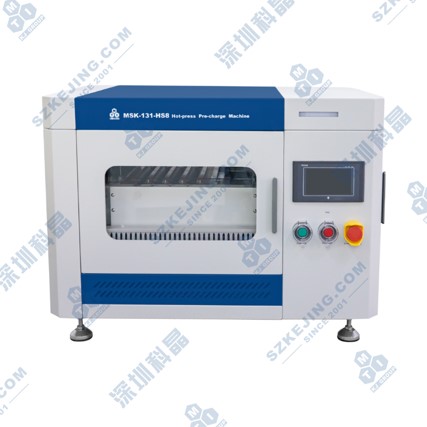

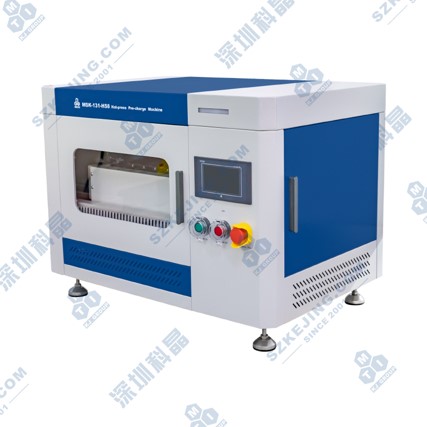

•对应设备：MSK-131-HS8-CHG软包电池卧式热压化成机

•描述：专为软包锂离子电池设计，在热压状态下进行化成工艺。可替

代传统烘烤整形，缩短化成时间，提升电池外观平整度。设备集成蓝电

测试仪，支持多通道独立控温控压。

9. 电池终封

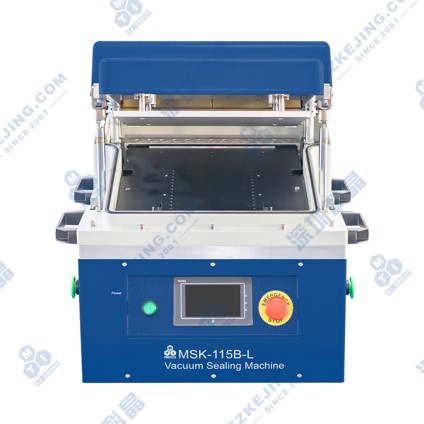

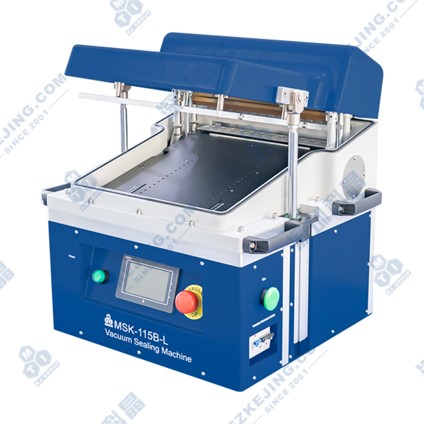

•对应设备：MSK-115B-L-CHG二次真空终封机

•描述：用于软包电池的终封工艺，支持抽真空、排液、封口一体化操作。

封头精度高，真空度可达-95Kpa，配置针刺刺穿功能，实现对电池多余

电解液和化成产气的排出，适用于大尺寸双坑电池封装。
