实验室殷盼超教授团队：超小纳米粒子/聚合物动力学耦合实现光学膜精准加工

在聚合物纳米复合材料中，纳米填料不仅可以提升材料的力学、光学、电学或界面性能，还可能通过有序组装产生不同于孤立纳米颗粒的集体效应。如何在宏观尺度上精准控制纳米颗粒在聚合物基体中的空间排列，一直是功能复合材料、超材料、催化材料及光电器件领域的重要问题。然而，常规胶体纳米颗粒的尺寸较大，其松弛动力学能垒随粒径增加而显著升高，外加机械场、电场或磁场往往难以在器件相关尺度上有效驱动其有序排列。这使得纳米颗粒的宏观有序构筑仍然不是一种常规可控的加工手段。

近日，华南理工大学发光材料与器件全国重点实验室殷盼超教授团队以约1 nm的磷钨酸（PTA）多金属氧簇和聚乙烯醇（PVA）为模型体系，报道了一种基于超小纳米粒子（USNP）络合的聚合物复合材料设计策略。该体系通过PTA与PVA链之间的强氢键/离子相互作用，在溶液态诱导PVA链构象重排和反常降黏，在固态中抑制PVA结晶并形成湿度响应超分子网络，同时还能够借助单轴拉伸实现PTA团簇的有序取向排列。该工作将溶液加工性、残余应力释放、湿度编程光学膜加工以及USNP有序组装联系在一起，为功能光学膜的制备提供了新的材料平台和机制依据。

研究团队首先考察PTA对PVA溶液加工性的影响。随着PTA加入，PVA-PTA半稀溶液黏度呈现“先小幅升高、后显著降低”的反常变化，说明适量PTA能明显改善高分子量PVA的溶液加工性。这一降黏行为主要源于PTA诱导的溶液态PVA线团塌缩。约1 nm的PTA可通过氢键和离子相互作用与PVA羟基络合，其尺寸接近PVA Kuhn链段而远小于整条分子链，因此更倾向于发生链内络合，使PVA线团收缩、表观体积分数降低并削弱链间相互作用。SLS、SANS与MD模拟共同支持这一机制：PVA单链Rg随PTA加入而降低；SANS中q≈0.1 Å⁻¹的特征峰对应约6 nm的PVA-PTA缔合结构相关长度。链构象收缩和降黏进一步有利于流延过程中释放残余应力，使PVA16薄膜的残余应力双折射明显减弱。

在固态薄膜中，PTA与PVA的强相互作用显著抑制PVA结晶，使体系逐渐形成以无定形相为主且对湿度敏感的复合网络。因此，环境相对湿度（RH）可直接调控材料的链段运动和力学状态。在98% RH下，水分子对PVA-rich相产生增塑作用，使薄膜转变为可大幅拉伸的高弹态。PVA16（PTA质量分数61.5 wt.%）表现出较优平衡，拉伸强度为35±2 MPa、韧性为96±5 MJ/m³、断裂应变约1000%。PVA16的力学性能可通过湿度实现大范围、可逆调控，当RH从98%降至23%时，模量可由约1 MPa提高至约2 GPa，跨越三个数量级以上。因此，PVA16可通过简单改变环境湿度，在橡胶态与玻璃态之间可逆切换，为“高湿软化加工—低湿固定结构”的湿度编程提供结构基础。

利用PVA16的湿度响应橡胶-玻璃转变，研究团队进一步展示了湿度辅助光学膜加工。传统PVA偏光膜通常依赖I₂/KI水溶液浸泡以保持水凝胶态，而PVA-PTA薄膜可直接通过环境湿度实现软化与定型。在98% RH下薄膜呈橡胶态，可实现均匀拉伸和双折射分布；拉伸后降低环境湿度，即可稳定固定取向结构。作为概念验证，PVA16经碘蒸气染色后在98% RH下单轴拉伸约4倍，再于低湿条件下定型，所得PVA16-I₂薄膜在190–1100 nm范围内呈现与商用光学级偏光片定性相似的光谱特征。

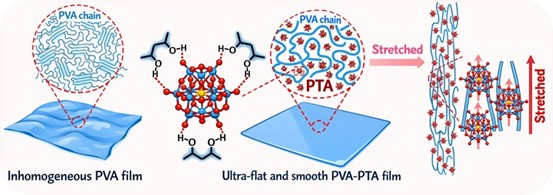

除加工性能外，PTA在拉伸场中的结构演化也通过X射线散射予以揭示。约1 nm的PTA超小纳米团簇不仅能调控PVA链构象，还可在聚合物单轴拉伸场中发生有序取向。二维X射线散射显示，低q区约0.1 Å⁻¹的对称椭球斑表明PTA-rich相发生取向排列。正四面体模型拟合证实PTA团簇本身形成了有序取向，其两条对棱与拉伸方向的夹角约为49°。这种PTA团簇取向显著增强了薄膜的双折射，随着拉伸倍率增加，PVA16的双折射率可升至约Δn≈0.018，并在可见光范围内保持较弱的波长依赖和较高透明性，说明该体系在可控双折射光学薄膜中具有一定的应用潜力。

相关研究成果以“Polymer Composites of Ultra-Small Nanoparticles: Coupled Dynamics forSynergistic Processability”为题发表在国际顶级期刊Angewandte Chemie International Edition上，其中通讯作者为殷盼超教授，第一作者为邓婕博士生、陈家董博士。该研究工作得到了国家自然科学基金、国家重点研发计划、广东省基础与应用基础研究基金等科研项目的资助。
