小角X射线散射仪

负责人：郑楠

放置地点：N112

1. 设备简介

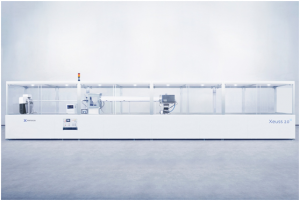

Xeuss 2.0小角X射线散射仪是法国Xenocs公司设计制造的实验室小角X射线散射系统。它搭配了Excillum公司的液态金属靶光源，以及Dectris公司的Pilatus 3R 1M型二维探测器，是全球领先的实验室小角X射线散射系统。

Xeuss 2.0小角X射线散射仪搭配了移植自欧洲同步辐射光源的Specfe图形化操作界面，可方便地进行样品位置调节以及实验参数设定等操作。另外，该系统也配备了专门为其设计的Foxtrot、SASFit等数据处理及分析拟合软件，可对数据进行一站式操作。该系统广泛应用于材料内部结构解析领域，尤其是高分子、胶体、介孔材料、生物大分子、光电材料等领域材料内部结构及其尺寸分布的表征。

2. 设备参数

   • MetalJet D2液态金属靶光源，最大功率300W，X射线波长：0.134144 nm

   • 光路系统：Fox3D单片椭圆形多层膜聚焦镜，Scatterless 2.0无散射狭缝

   • 光斑尺寸1~2mm²可调

   • Pilatus 3R 1M探测器，有效探测面积为168.7×179.4 mm²，像素尺寸：0.172×0.172 mm²，二维图分辨率：981×1043 pixel，动态范围：20 bits

   • 变温样品台温度控制范围：-196~350℃，温控精度：1℃

   • 拉伸样品台温度控制范围：-196~350℃，温控精度：1℃，拉伸应力范围：0~200N，拉伸应力精度：0.01N

   • 测试模式：透射模式小角X射线散射、掠入射模式小角X射线散射

   • Q_min= 0.01 nm^-1，2θ_max = 45°（SWAXS模式下最大可至60°）










测试样品类型：固体（块状、粉末）、液体、凝胶
