卷对卷一体式多功能印刷系统

负责人：王剑斌

放置地点：超净室

1. 设备简介：

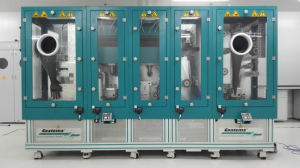

卷对卷一体式多功能印刷系统是由德国Coatema公司生产，用于大面积印刷的设备，可制作柔性大面积器件。主机主体由不锈钢组成，接头处为焊接，主机含有门窗和密封件等。所有支撑结构均为焊接钢结构，并经过防锈处理。门窗的玻璃为双层玻璃，含有三个手套箱。主机腔体内含有用来传输氮气的导管，氮气可通过导管输入箱体。整机主要由膜传导系统，开卷装置，清洗系统，红外烘干系统，纠偏系统，收卷装置等构成。

2. 设备参数：

• 膜传导系统：由马达驱动，机械运行速度为1m/min-10m/min可控

• 开卷装置：由马达控制，轴心为气轴，直径为80mm，可以支持最大放卷直径为350mm

• 电晕系统：最大输出功率为1000W

• 纠偏系统：纠偏能力最小为±5mm，纠偏的精度±25mm

• 狭缝挤出涂敷系统：模唇精度达到±4μm，涂敷100nm到200μm内的单层厚度，精度误差达到5%以内

• 红外烘干系统：加热装置为4个2KW的红外发射装置，最高温度可达到235°C

• 膜厚在线检测系统：激光系统，用于检测膜的厚度及均匀性
