细菌纤维素是由β-1,4糖苷键链接而成的一种大分子多糖，经过细菌发酵合成而来，是一种可再生的天然纳米材料。其具有较高的纯度、优异的持水性、良好的机械性强度以及环境友好性。目前广泛应用于食品和造纸行业。另一方面，聚合物陶瓷前驱体是通过化学方法合成的一类有机无机杂化高分子，可以熔融或溶解，在其分子结构中引入陶瓷所需元素如硅、锆、铝、硼等，经一定温度热处理可转化为陶瓷，是近些年发展起来的制备陶瓷材料的新方法。

　　在本工作中，我们以细菌纤维素为生物模板，结合聚合物陶瓷前驱体优异的加工性能和成膜性，通过冷冻干燥和精细烧结技术，成功制备了多孔TiO2陶瓷块体（独柱石）。该多孔陶瓷是由直径30-50 纳米TiO2纤维交织而成的三维多孔网络，具有低密度（0.04 g/cm3），大比表面积(115 m2/g)，高孔隙率（(>99%)，以及适中的机械强度。同时，和商用化的光催化剂P25纳米粉体相比，具有相近的光催化效率，但该多孔陶瓷的独柱石结构使其更易使用、分离、再生和重复利用。因此，该多孔陶瓷在光催化领域将具有潜在的应用价值。

    图1 多孔二氧化钛的制备过程

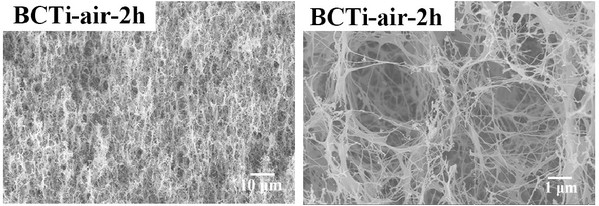

 图2 多孔二氧化钛的SEM图片

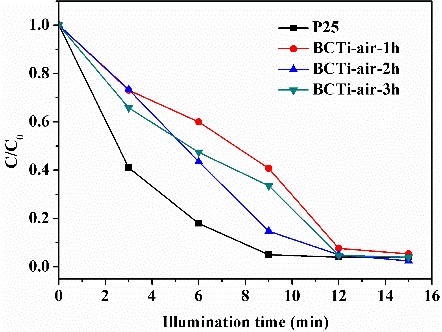

图3 利用多孔二氧化钛在紫外光下降解甲基橙

　　该成果已在《Cellulose》上发表。文章第一单位为华南理工大学，博士后张勃兴为文章的第一作者，邱文丰教授和赵彤教授为共同通讯作者。

　　B. Zhang, H. Yu, Y. Zhang, Z. Luo, W. Han, W. Qiu,* T. Zhao,* Bacterial cellulose derived monolithic titania aerogel consisting of 3D reticulate titania nanofibers, Cellulose 2018, 25, 7189-7196

　　文章链接：https://link.springer.com/article/10.1007/s10570-018-2073-z
