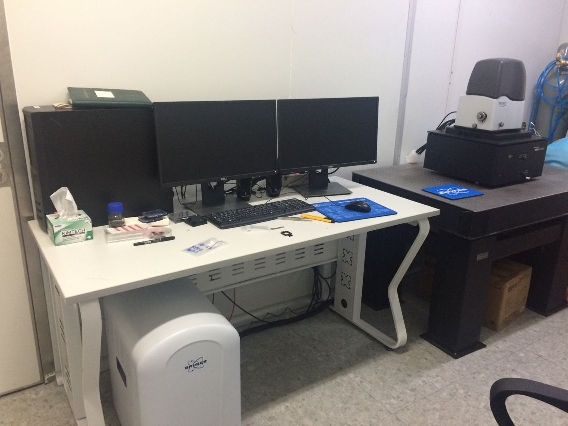

原子力显微镜

负责人：黄文波

放置地点：N108

仪器简介：

Innova扫描探针显微镜（SPM）具有高扫描分辨率、出色品质，可应用于物理、生命科学和材料科学等诸多领域。Innova具有很强的灵活性，能以较低成本满足各种科研应用要求。采用独一无二的闭环扫描线性系统，卓越的设计及工艺确保测量精度以及接近于开环运行时的噪音水平。Innova可以轻松的在90微米扫描管上实现原子级分辨率。集成的高分辨率彩色光学系统，以及可编程和电动Z轴载物台，使得寻找、对准被测区域，更换针尖或样品更加快速简便。

技术参数：

闭环扫描管：XY > 90 &mu;m，Z > 7.5 &mu;m 开环扫描管：XY > 5 &mu;m, Z > 1.5 &mu;m 样品尺寸： X-50 mm x 50 Y-mm x Z-18 mm 电动Z轴载物台：Z轴行程： 18mm 光学系统： 摄像头： 轴线彩色CCD，带电动变焦 视场： 1.24mm x0.25mm (电动变焦，10x物镜) 分辨率： <2&mu;m，标准10x物镜(50x物镜<0.75&mu;m) 电子电路：20位DAC控制器，100kHz、&plusmn;10v ADCs，数字反馈器件
