华南理工殷盼超Angew：超小纳米粒子/聚合物动力学耦合实现光学膜精准加工

在聚合物纳米复合材料中，纳米填料不仅可以提升材料的力学、光学、电学或界面性能，还可能通过有序组装产生不同于孤立纳米颗粒的集体效应。因此，如何在宏观尺度上精准控制纳米颗粒在聚合物基体中的空间排列，一直是功能复合材料、超材料、催化材料及光电器件领域的重要问题。然而，常规胶体纳米颗粒的尺寸较大，其松弛动力学能垒随粒径增加而显著升高，外加机械场、电场或磁场往往难以在器件相关尺度上有效驱动其有序排列。这使得纳米颗粒的宏观有序构筑仍然不是一种常规可控的加工手段。

与传统胶体纳米颗粒不同，超小纳米粒子（ultra-smallnanoparticles, USNPs）通常指尺寸处于亚纳米至约5 nm 范围内的颗粒。它们兼具小分子般较快的扩散动力学和纳米颗粒所具有的高比表面积、多表面功能位点及独立功能性。更重要的是，USNPs的尺寸可以接近聚合物特征结构单元，如Kuhn 链段尺度，因此能够在分子长度尺度上与聚合物链发生强相互作用，从而调控聚合物链构象、松弛动力学和多级结构组装。由于USNPs 的动力学能垒远低于常规胶体纳米颗粒，并接近聚合物链段动力学能垒，因此在聚合物-USNP复合体系中，通过外力场驱动USNPs 有序取向成为一种可行策略。

近日，华南理工大学殷盼超教授团队以约1 nm 的磷钨酸（phosphotungsticacid, PTA）多金属氧簇和聚乙烯醇（polyvinylalcohol, PVA）为模型体系，报道了一种基于USNP 络合的聚合物复合材料设计策略。该体系通过PTA 与PVA 链之间的强氢键/离子相互作用，在溶液态诱导PVA 链构象重排和反常降黏，在固态中抑制PVA 结晶并形成湿度响应超分子网络，同时还能够借助单轴拉伸实现PTA 团簇的有序取向排列。该工作将溶液加工性、残余应力释放、湿度编程光学膜加工以及USNP 有序组装联系在一起，为功能光学膜的制备提供了新的材料平台和机制依据。

图1. PVA-PTA 相互作用及其对溶液链构象和薄膜残余应力的影响

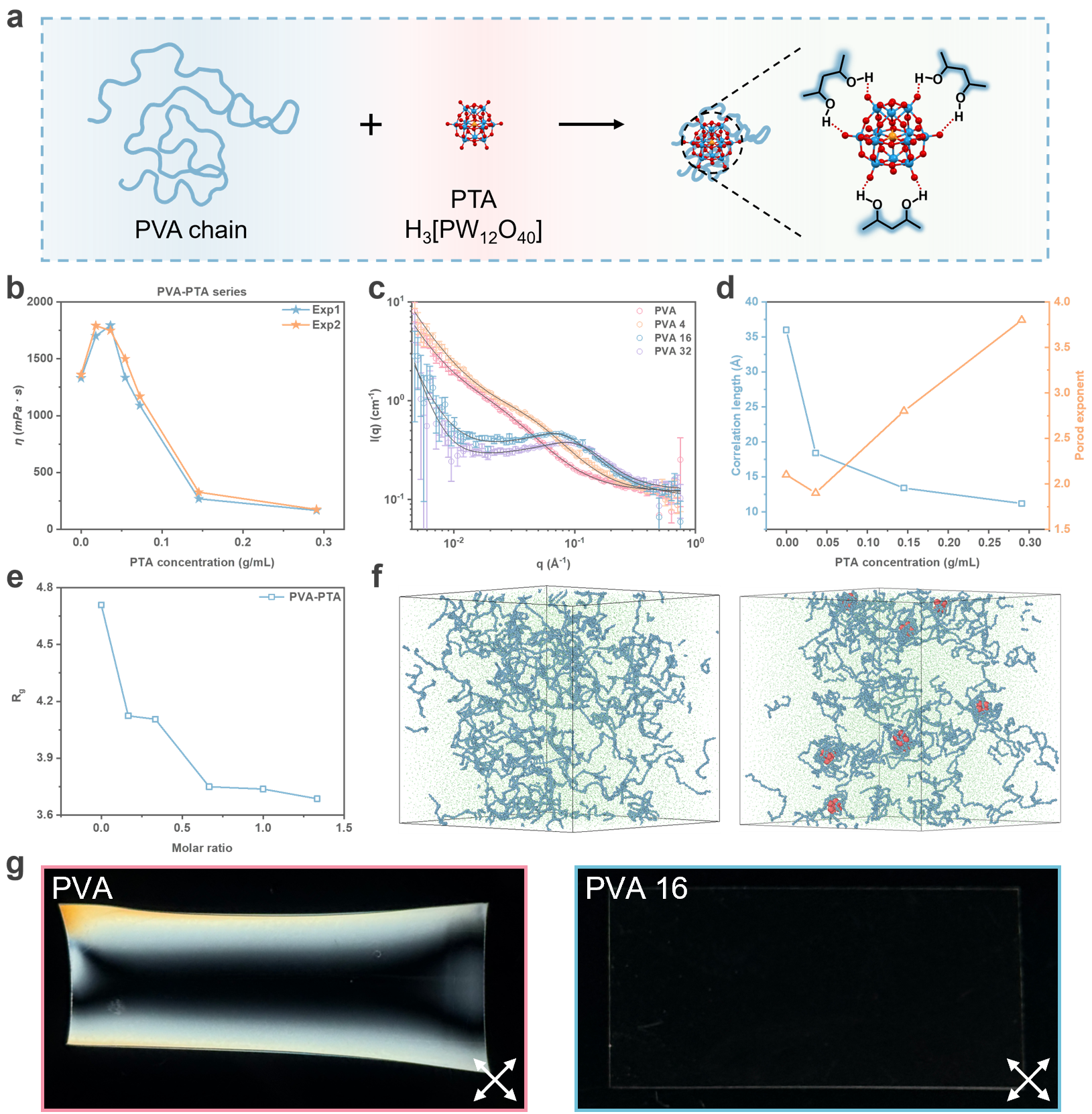

研究团队首先考察PTA 对PVA 溶液加工性的影响。随着PTA 加入，PVA-PTA半稀溶液黏度呈现“先小幅升高、后显著降低”的反常变化，说明适量PTA 能明显改善高分子量PVA 的溶液加工性。这一降黏行为主要源于PTA 诱导的溶液态PVA 线团塌缩。约1 nm 的PTA 可通过氢键和离子相互作用与PVA 羟基络合，其尺寸接近PVA Kuhn 链段而远小于整条分子链，因此更倾向于发生链内络合，使PVA 线团收缩、表观体积分数降低并削弱链间相互作用。SLS、SANS 与MD 模拟共同支持这一机制：PVA单链Rg随 PTA 加入而降低；SANS 中q ≈0.1 Å-1 的特征峰对应约 6nm 的PVA-PTA 缔合结构相关长度，而非单链Rg。链构象收缩和降黏进一步有利于流延过程中释放残余应力，使PVA16 薄膜的残余应力双折射明显减弱。

图2. PVA-PTA复合材料的力学性能与拉伸行为

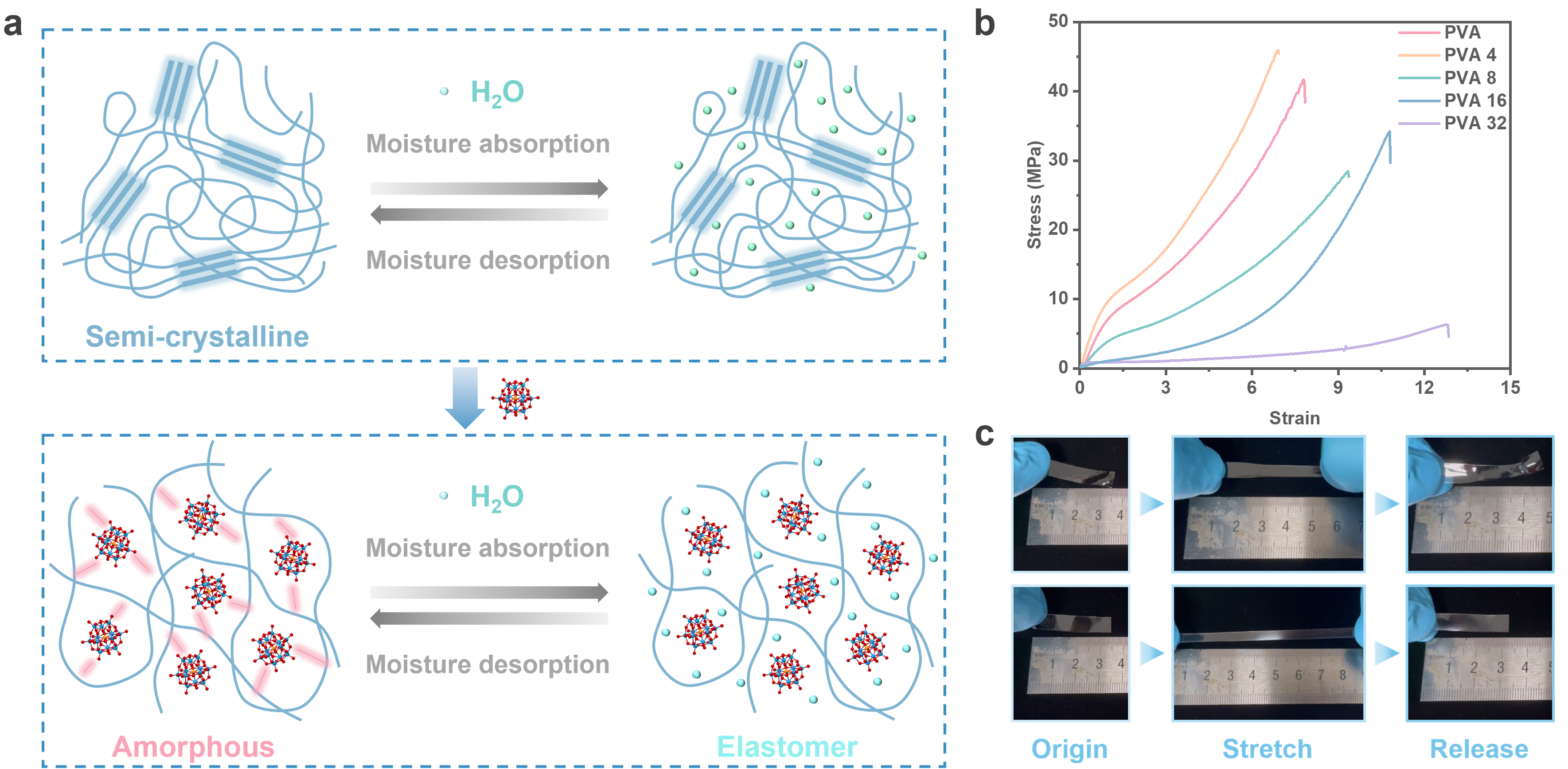

在固态薄膜中，PTA与 PVA 的强相互作用显著抑制PVA 结晶，使体系逐渐形成以无定形相为主、且对湿度敏感的复合网络。因此，环境相对湿度（RH）可直接调控材料的链段运动和力学状态。在98% RH 下，水分子对PVA-rich 相产生增塑作用，使薄膜转变为可大幅拉伸的高弹态。随着PTA 含量增加，PVA结晶度和强度有所下降，而断裂应变明显提高；其中PVA16（PTA质量分数 61.5 wt.%）表现出较优平衡，拉伸强度为35±2 MPa、韧性为96±5 MJ/m3、断裂应变约1000%。相比纯PVA，PVA16 在高湿下应力分布更均匀、弹性拉伸能力更强；但PTA 含量继续升高至PVA32 后，由于可承载外力的PVA 微晶进一步减少，强度和韧性反而下降，说明PVA16 更适合作为后续湿度辅助拉伸加工的代表体系。

图3. 环境湿度对PVA16复合材料力学性能与多级结构的影响

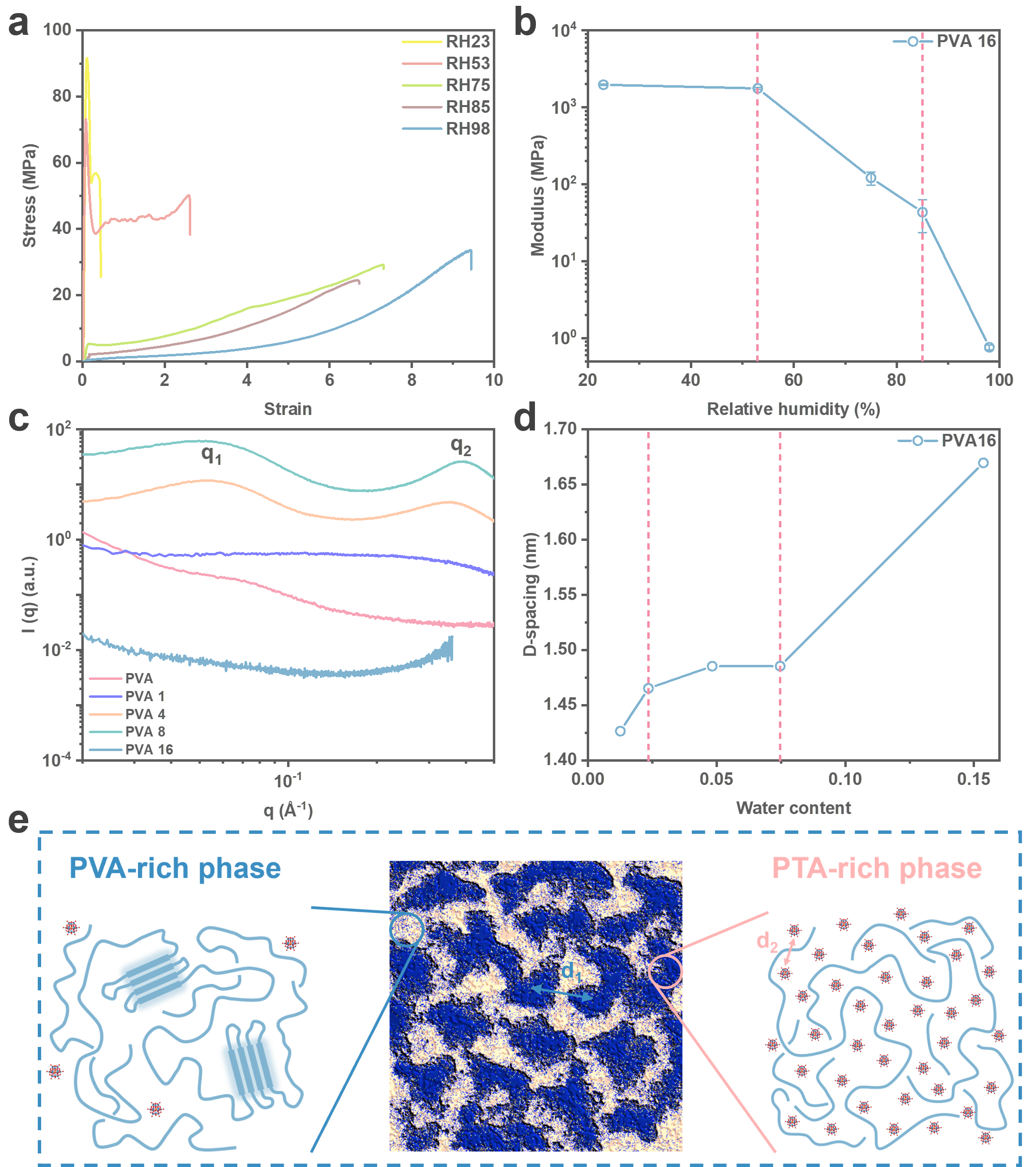

PVA16 的力学性能可通过湿度实现大范围、可逆调控。当RH 从 98% 降至 23% 时，无定形链段逐渐失水，材料由柔软高弹态转变为刚性玻璃态，模量可由约1 MPa 提高至约2 GPa，跨越三个数量级以上。模量变化在约53% RH 以及85%–98% RH 高湿区间出现明显转折。SAXS表明，PVA-PTA 薄膜中存在 PVA-rich与 PTA-rich 相构成的多级非均一结构：在53%–85% RH 范围内主要是PVA-rich 相吸水软化，而在约85%–98% RH 时PTA-rich 相相关间距也明显增大，表明其进一步吸水。因此，PVA16可通过简单改变环境湿度，在橡胶态与玻璃态之间可逆切换，为“高湿软化加工—低湿固定结构”的湿度编程提供结构基础。

图4. 湿度辅助拉伸加工的碘染色PVA16薄膜光学性能

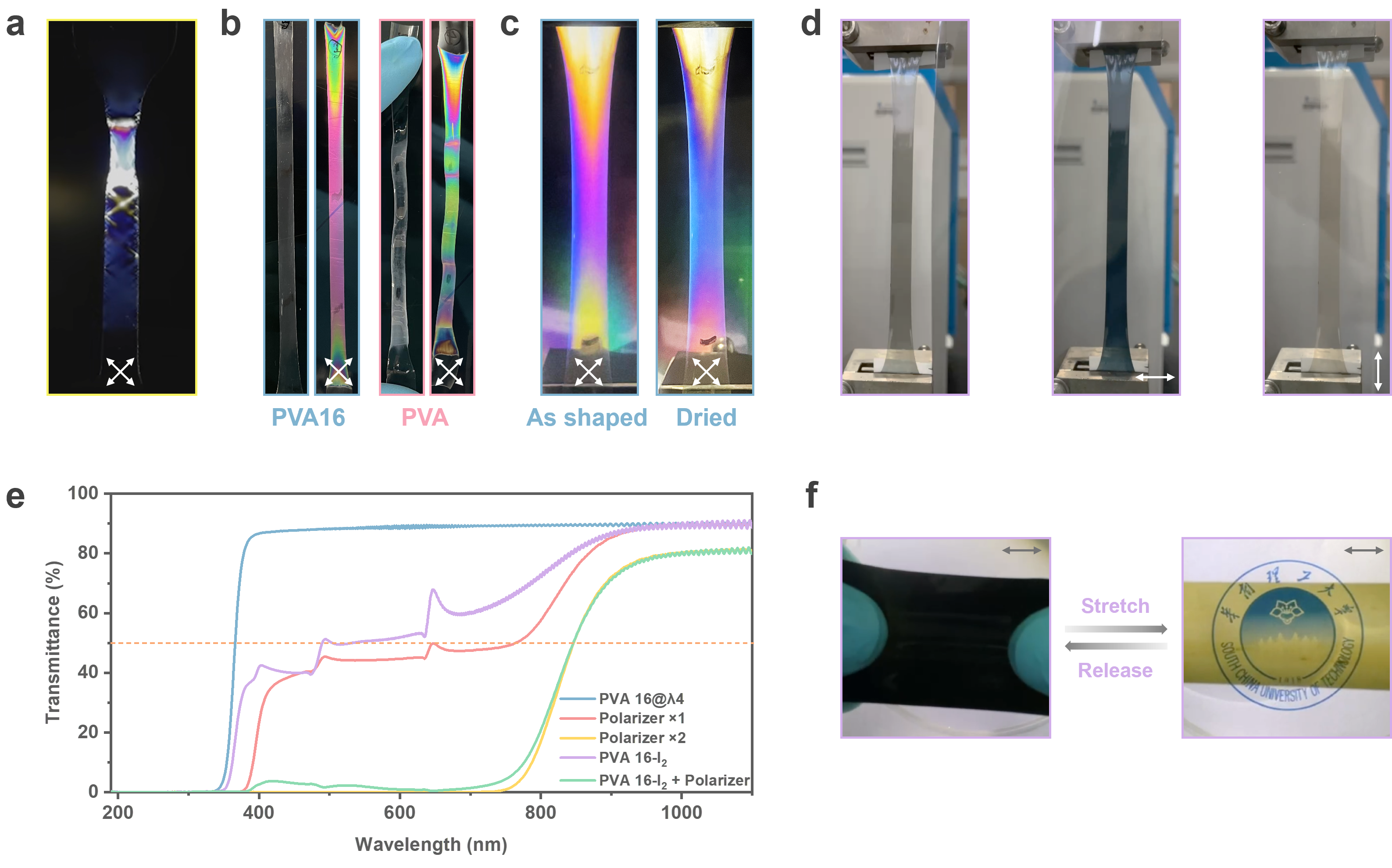

利用PVA16 的湿度响应橡胶-玻璃转变，研究团队进一步展示了湿度辅助光学膜加工。传统PVA 偏光膜通常依赖I2/KI水溶液浸泡以保持水凝胶态，从而实现高延展性拉伸，而PVA-PTA 薄膜可直接通过环境湿度实现软化与定型，从而减少大量液态水参与。低湿下拉伸PVA16 容易发生颈缩和应力局域化；在98% RH 下，薄膜呈橡胶态，可实现更均匀的拉伸和双折射分布。拉伸后降低环境湿度，即可较稳定地固定取向结构，形成“高湿软化拉伸—低湿干燥定型”的加工路径。作为概念验证，PVA16经碘蒸气染色后在 98% RH 下单轴拉伸约 4 倍，再于低湿条件下定型。所得PVA16-I₂ 薄膜在190–1100 nm 范围内呈现与商用光学级偏光片定性相似的光谱特征，同时拉伸/释放过程中透光状态可随应变可逆变化，显示出用于偏光膜加工和应力响应显示的潜力。

图5. 拉伸诱导 PTA 团簇取向及其双折射增强

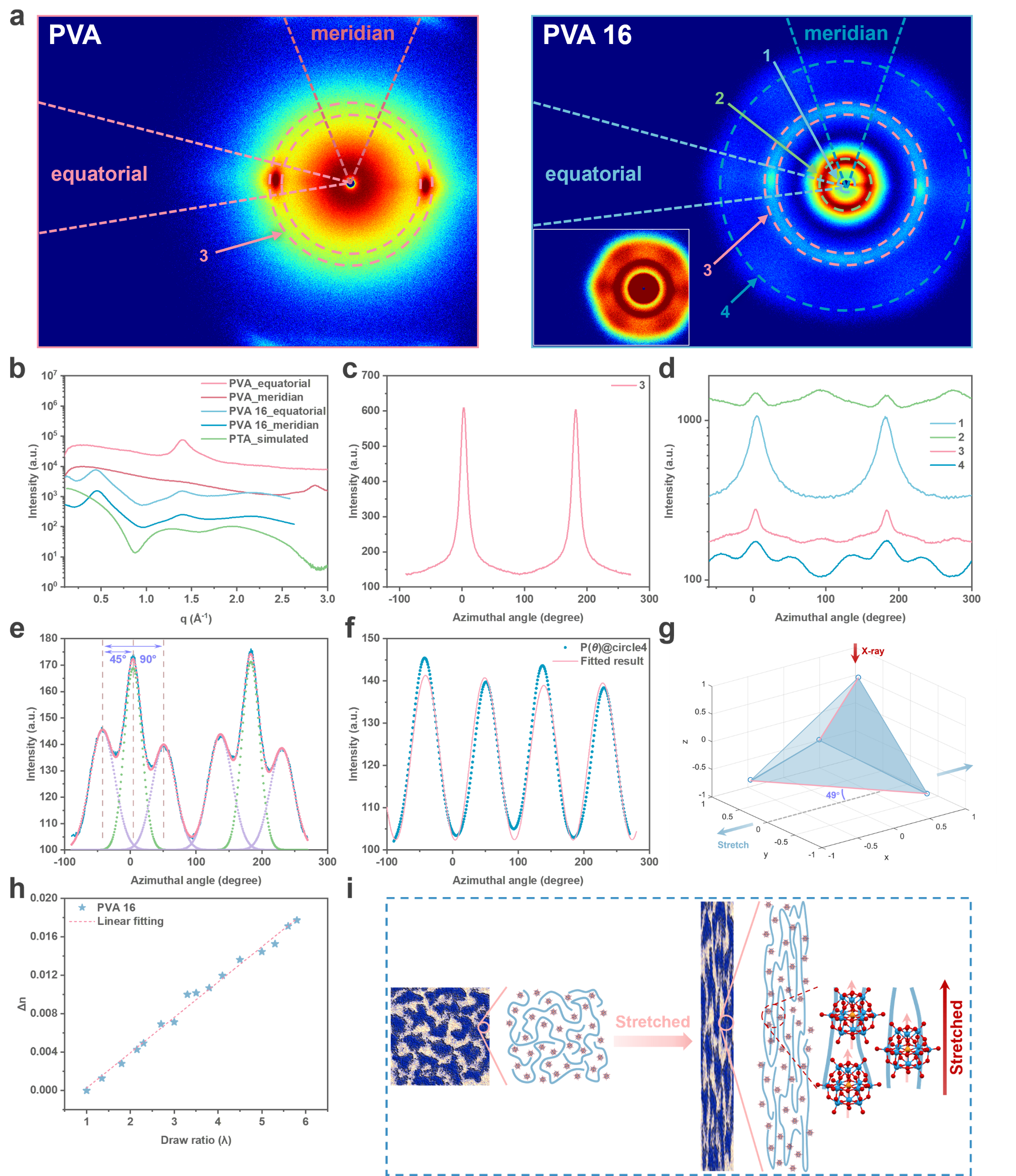

除加工性能外，PTA在拉伸场中的结构演化也通过X射线散射予以揭示。约1 nm 的PTA 超小纳米团簇不仅能调控PVA 链构象，还可在聚合物单轴拉伸场中发生有序取向。由于PTA 尺寸小、松弛动力学能垒较低，其运动尺度与PVA 链段动力学更接近，因此能够被基体形变有效驱动。二维X 射线散射显示，拉伸后PVA 微晶发生取向；同时，低q区约 0.1 Å-1 的对称椭球斑表明 PTA-rich 相也发生取向排列。进一步分析PTA 的S(q) 和P(q)方位角依赖，并结合正四面体模型拟合，证实PTA 团簇本身形成了有序取向，其两条对棱与拉伸方向的夹角约为49°。这种 PTA 团簇取向显著增强了薄膜的双折射。随着拉伸倍率增加，PVA16的双折射率可升至约 Δn≈ 0.018，并在可见光范围内保持较弱的波长依赖和较高透明性，说明该体系在可控双折射光学薄膜中具有一定的应用潜力。

综上，该工作围绕“超小纳米粒子如何同时调控聚合物加工性和纳米粒子有序组装”这一核心问题，建立了 PVA-PTA 复合体系的完整结构-动力学-性能逻辑。首先，约 1 nm PTA 通过与 PVA 的强氢键/离子相互作用，在溶液态诱导 PVA 线团塌缩，实现反常降黏，并促进流延成膜过程中残余应力释放。其次，PTA 在固态中抑制 PVA 结晶并构建湿度响应超分子网络，使 PVA16 可在高湿下转变为高延展弹性体，并在低湿下重新固定为刚性玻璃态。第三，该湿度响应特性被用于碘染色 PVA16 光学膜的取向与固定，展示了高湿软化拉伸和低湿干燥定型的概念验证路线。最后，PTA 团簇在单轴拉伸作用下发生有序取向排列，并赋予薄膜明显双折射，为功能光学应用提供了新的材料基础。

该研究的亮点不在于单一性能提升，而在于把 USNP 的尺寸效应、聚合物链动力学、湿度响应加工和纳米颗粒取向组装统一到同一个材料体系中。它表明，USNP 络合可以作为一种具有推广潜力的材料设计策略，用于同时优化聚合物加工性和纳米粒子有序结构，为功能光学膜、偏振/延迟膜和应力响应智能显示等领域提供新的研究思路。

以上成果近期以PolymerComposites of Ultra-Small Nanoparticles: Coupled Dynamics for Synergistic Processability为题发表在国际顶级期刊Angew.Chem.Int. Ed.上。文章第一作者为华南理工大学博士生邓婕、陈家董博士，通讯作者为华南理工大学殷盼超教授。

论文链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.2761225
