高压可视流管装置

高压可视流管装置是一套可以模拟油气管道内水合物生成过程的实验装置。可以实现在线观察水合物浆流动过程、水合物抑制剂性能在长距离管道内评价实验以及多相条件下气液固之间形成水合物过程模拟实验的功能。

整套系统包括四套小系统，分别是多相流循环系统、分离系统、流体注入系统、和回收系统。整套管道长约33米，管道内径为25.4mm，整套管道体积约40L。“U”型管段长约1.5米，透明可视段为0.5米，采用可拆卸的快接方式进行连接。多相流循环系统工作压力范围为0.1MPa~15MPa，工作温度范围为-30℃~80℃，流速范围为0~10m/s。沿线布置十数个温度压力测量点，通过连接计算机的数采仪，可以在整个实验或模拟过程中实时测量沿线温度和压降变化。

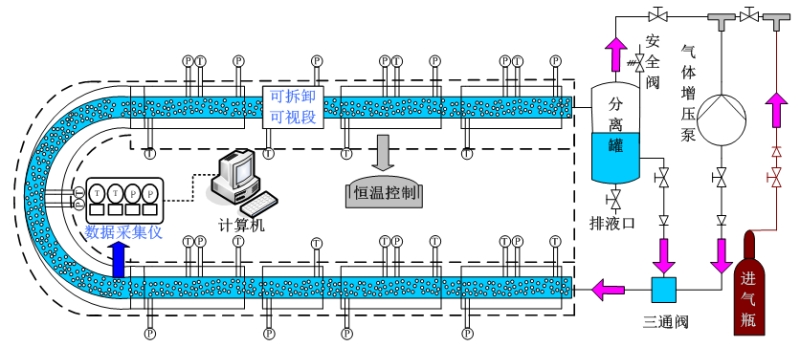

本装置设计科学，可以根据实验要求重新组装成5米、10米、15米等长度的环路装置，亦可通过更换“U”型水平段管，使之变成具有一定斜度的管道进行实验。还可以通过在管道沿线布置在线粒度测量仪及管道内窥镜等仪器，进行相关的实验数据采集。是目前国内为数不多的可以模拟油气管道内真实情况的流管装置。整套系统构造如下：
