轮型管装置

轮形管抑制剂动态评价装置，包括轮管、三角支架、恒温空气浴、电机、数据采集仪和计算机等。装置的核心部分是轮管，其形状如轮子，容积是1.5 L，工作温度为-10℃～80℃，耐压范围0～30 MPa。轮管和轮滑盘被三角支架通过轴承连接起来，电机运转时，皮带会带动轮滑盘做匀速圆周运动，进而使轮管也做匀速圆周运动，转速为6 r/min，折算成轮管的线速度约为0.31m/s，即轮管运行时，内部的气-液体系相对于轮管的速度也是0.31m/s，即1116m/h。轮管内的压力、温度通过两个法兰旁边的2个压力传感器、2个温度传感器测量，并通过无线信号发射端发射，最后计算机内软件接收信号并以图形方式显示温度、压力信息。本装置利用管道做圆周运动来模拟流体在管道中的流动情况，这样的设计方案简单易行，节省空间和设备，并能可靠地评价抑制剂的抑制性能。轮管工作时，轮管做圆周运动，气-液体系静止于轮管内部，气-液体系和轮管之间存在强烈的相对运动，而在天然气管道中，管道静止，气-液体系运动，气-液体系和管道同样存在强烈相对运动，气-液体系在二者中均和管道发生相对运动，气-液体系受到的扰动情况很相似。轮管装置的构造如下所示。

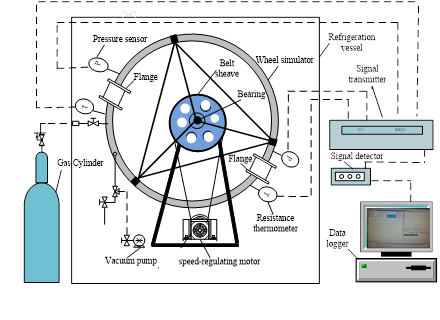

轮形管装置示意图

Diagram of wheel for evaluation of inhibitor performance
