水合物分离实验设备

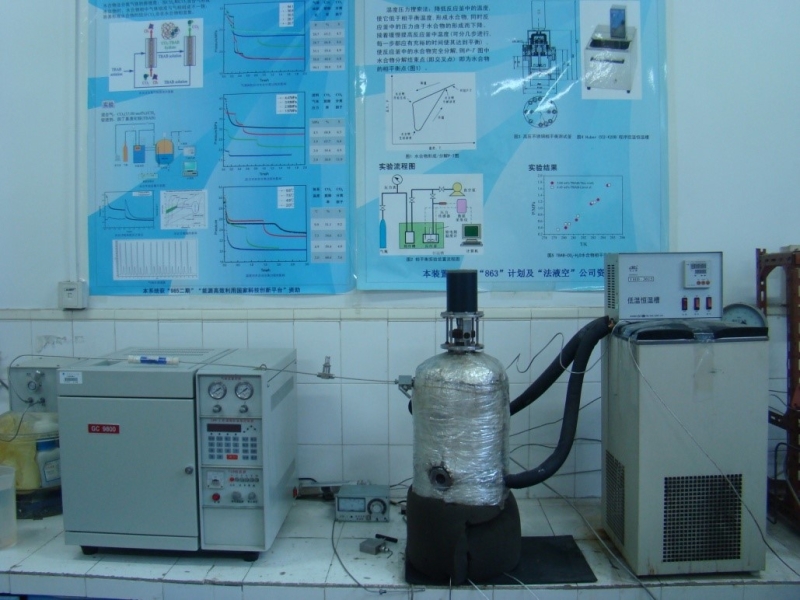

图1 水合物分离实验设备

用于水合物法气体分离的实验装置的示意图和实物图如上图所示。将配备有磁力搅拌器（中国海安科研仪器有限公司）的不锈钢反应器（直径7.5cm，有效体积1000cm³）设计为在低于20MPa下操作。通过使来自恒温器（Huber CC1-K20B）的冷却剂（±0.01K的稳定性）的循环来控制反应器的温度。使用两个Pt100电阻温度计（Westzh WZ-PT100）分别放置在反应器的中部和底部，在±0.1K的精度范围内监测反应器的温度。压力传感器（Westzh CyB-20S）在±0.01MPa的精度下测量反应器的压力。通过真空泵（Alipu JX / 12.5）对反应釜抽真空的方式，将反应溶液吸入反应釜中。通过数据记录器（Agilent 34970A）记录反应器的压力和温度。使用500cm ³的缓冲罐来预冷却气体混合物。通过气相色谱法（Ke Chuang GC9800TCD，检测器，Porapak Q填充柱）测定气相的组成。
