水合物相平衡实验装置

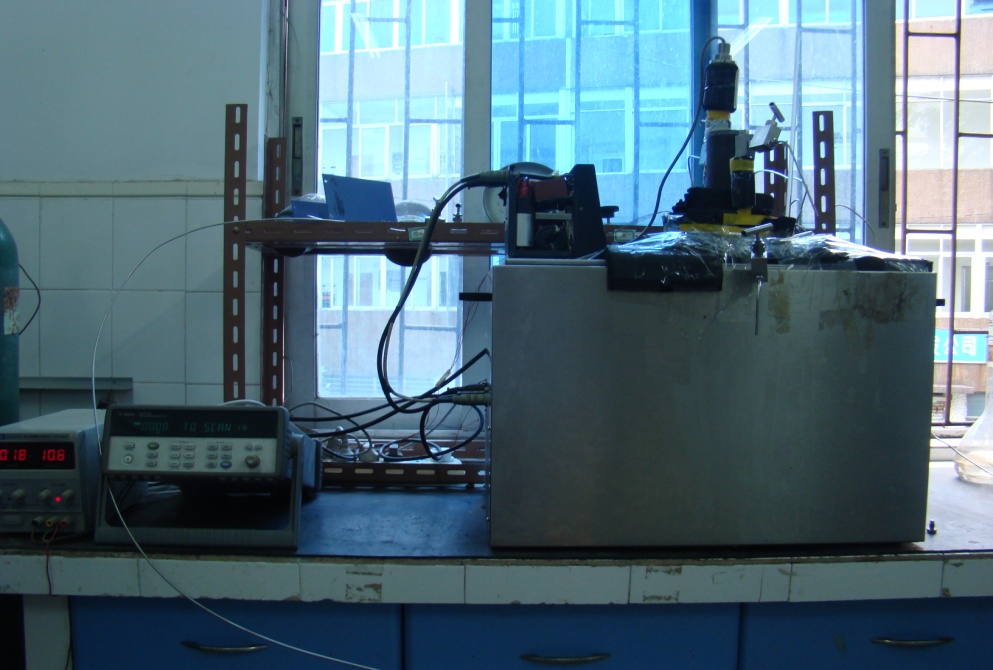

图1 应用于水合物相平衡测试的实验装置实物图

相平衡测定实验中的实验设备如图1所示，其用于测量相平衡条件。装置的核心部分是不锈钢反应釜，总的有效体积为约300 cm³，并且在釜内部装备有磁力搅拌器（GBM 76ZYT024），用于加强热传递。反应釜的最大工作压力为20MPa。将釜浸入恒温浴（Huber CC2-K20B）中以实现容器达到设定温度下的温度。通过精度为±0.1K的两个铂电阻温度计（Westzh WZ-PT100）插入反应釜中测量气相和液相中的温度。通过精度为±0.01MPa的压力传感器（Senex DG-1300）测量釜内部的压力。所有压力和温度由数据记录器（Agilent 34970A）记录。
