《NC》一种梯度结构的全纤维素生物泡沫，通过溶剂诱导分子组装实现可持续绝缘模块
一、研究背景与意义
传统泡沫材料现状：塑料泡沫（PP、EPS、PU 等）广泛应用于建筑、交通、包装领域，2022 年美国、欧盟、中国 EPS 贸易额超 2.7 亿美元，但 90.4% 源于石油基材料，存在高碳排放、难降解、产生微塑料污染等问题。
现有纤维素泡沫局限：制备需复杂预处理（化学氧化、机械 fibrillation）、有害试剂，或依赖冻干等耗能工艺，难以规模化应用。
研究目标：开发一种兼顾高性能、环保性与可扩展性的全纤维素泡沫，替代传统石油基泡沫。
二、All-Cel foam 制备与结构特征
类别 | 关键信息 |
|---|---|
制备原料 | 生物质纤维素（地球最丰富多糖） |
溶剂体系 | ZnCl₂/FA 水溶液（摩尔比 ZnCl₂:H₂O:FA=1:2:2），室温下破坏纤维素分子间 / 内氢键 |
核心工艺 | 乙醇诱导分子组装：1. 纤维素溶解形成均相体系；2. 乙醇竞争氢键，诱导纤维素分子链缠结；3. 表面乙醇交换快速→致密表层，内部缓慢→大孔隙，形成梯度结构；4. 常压干燥（无需发泡剂 / 交联剂） |
阻燃改性 | 浸泡 3 wt% 植酸（PA）乙醇溶液后干燥，制得 All-Cel/PA 泡沫 |
结构特征 | 1. 宏观：梯度多孔结构（表面致密，内部呈蜂窝状）；2. 微观：孔壁多孔，孔径从表面 120 nm 增至内部 600 nm；3. 结晶性：II 型晶体结构，各向同性有序聚集；4. 密度：0.12±0.01 g/cm³（随厚度增加趋于稳定） |
三、核心性能表现（与传统泡沫对比）
1. 机械性能
性能指标 | All-Cel foam | PP 泡沫 | EPS 泡沫 | PU 泡沫 |
|---|---|---|---|---|
压缩模量（MPa） | 11.8±1.3 | - | - | - |
60% 应变压缩强度（MPa） | 5.3±0.5 | 约 0.18-0.24 | 约 0.18-0.24 | 约 0.18-0.24 |
弯曲强度（MPa） | 2.67±0.12 | 低于 All-Cel | 低于 All-Cel | 低于 All-Cel |
弯曲模量（MPa） | 37.02±4.11 | 低于 All-Cel | 低于 All-Cel | 低于 All-Cel |
冲击 resistance（J/m） | 152±9 | 低于 All-Cel | 低于 All-Cel | 低于 All-Cel |
负载能力 | 可支撑自身重量 400 倍（1.3g 样品承重 500g） | - | - | - |
2. 热学与阻燃性能
性能指标 | All-Cel foam | All-Cel/PA foam | PP 泡沫 | EPS 泡沫 | PU 泡沫 |
|---|---|---|---|---|---|
热稳定性（℃） | 264.1（200℃下存储模量保持 36 MPa） | - | - | - | - |
200℃处理 10min | 结构完整 | - | 完全软化 | 完全软化 | 结构失效 |
导热系数（W m⁻¹ K⁻¹） | 0.047-0.062（30℃） | - | 相当 | 相当 | 相当 |
极限氧指数（LOI） | - | 53.6% | <20% | <20% | <20% |
峰值热释放率（kW/m²） | - | 109.41 | 约 308.7 | 约 330.1 | 约 359.8 |
总热释放率（MJ/m²） | - | 5.10 | 37.26 | 24.00 | 17.53 |
3. 保温性能
红外加热实验：作为隔热层时，铁箱 60 分钟内升温仅 8.2℃（无隔热层升温 95℃），降温效率达 87.3%。
建筑能耗模拟：与 EPS 泡沫保温效果相当，温带城市（如雷克雅未克）年节能率达 33.7%。
四、加工特性与环保属性
1. 加工特性
成型性：支持浇铸、模塑、压缩成型，可制成花形、雨滴形、3D 桥形等复杂结构；
可扩展性：已实现 47cm×28cm×3cm 大尺寸样品制备；
耐水性：硅烷化处理后疏水，浸水 24h 压缩模量仍达 11.9±0.8 MPa。
2. 环保属性
环保指标 | 关键信息 |
|---|---|
可回收性 | 破碎后重溶，经乙醇诱导组装可再生，溶剂回收率 85.5±5.1%（5 次循环），再生泡沫密度、导热系数与原泡沫相当 |
生物降解性 | 自然土壤中（6cm 深度）：30 天表面侵蚀，90 天结构破坏，160 天完全降解（传统泡沫无明显变化） |
生命周期评估（LCA） | 碳排放量较 PP 低 24%、EPS 低 41%、PU 低 56%，多数环境影响指标优于 PU 泡沫，与 PP/EPS 相当 |
五、应用场景与未来展望
应用场景：建筑保温层、工业包装、交通领域等，作为传统石油基泡沫的替代材料。
未来方向：
优化规模化生产工艺，保障泡沫性能一致性；
提升再生泡沫机械强度（添加纤维素纳米纤维或生物交联剂）；
深入研究生命周期末端处理方案，完善环保闭环。

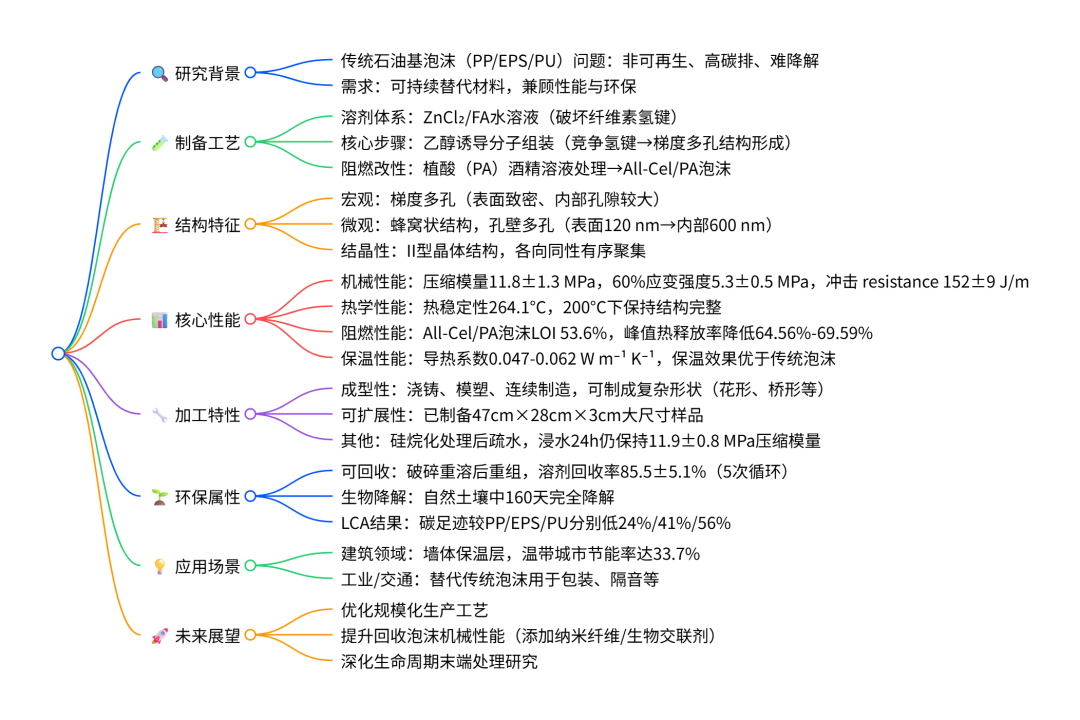

图解1

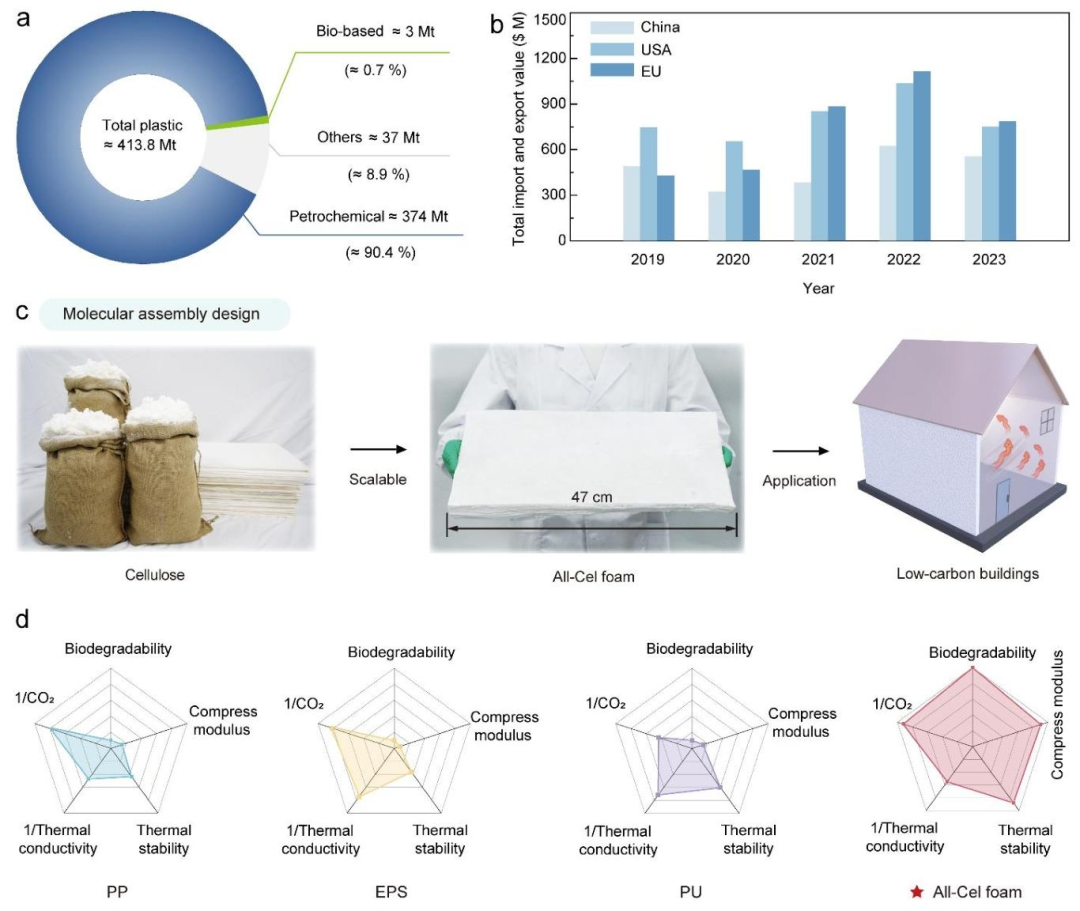

图 1 | 全纤维素泡沫（All-Cel foam）的概述及优势

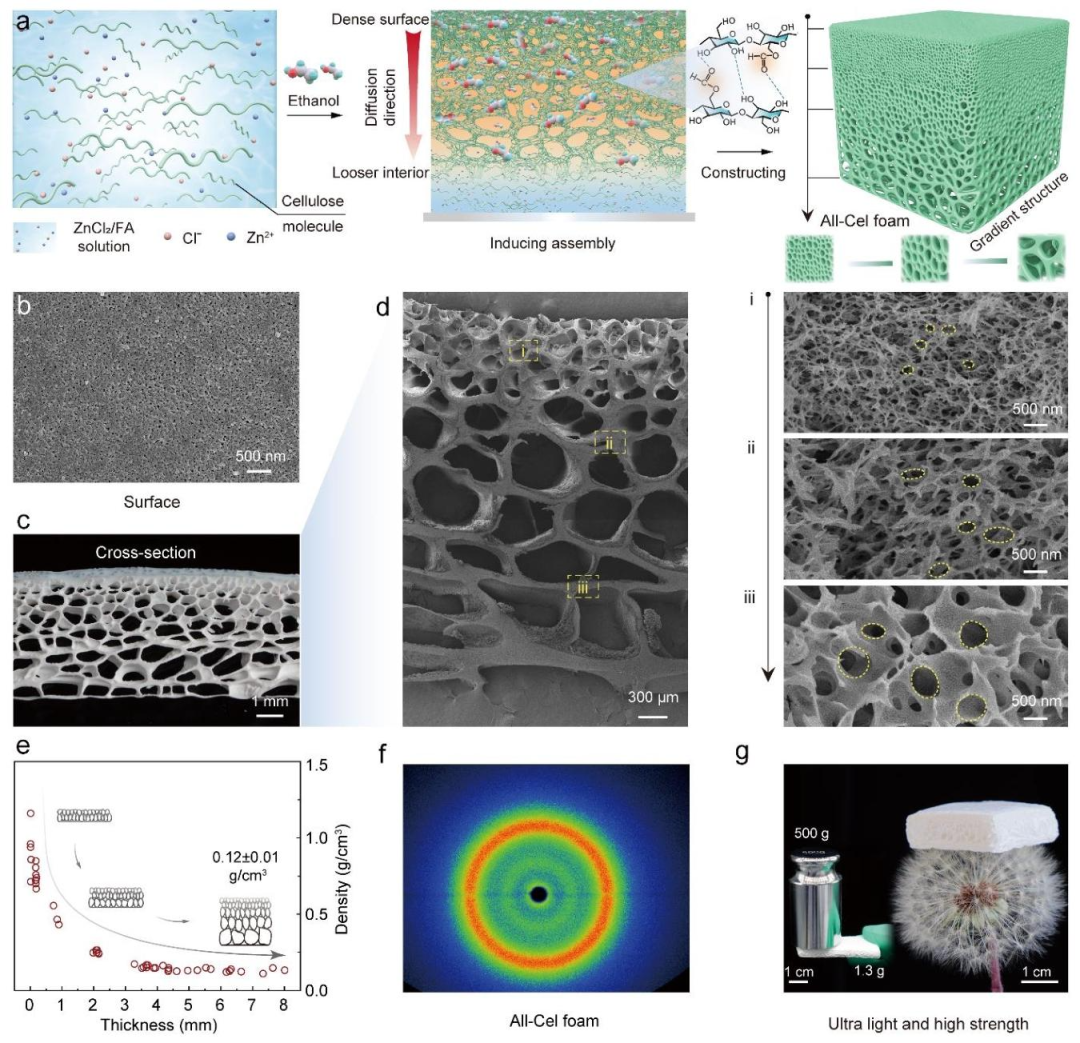

图 2 | 全纤维素泡沫（All-Cel foam）的设计及结构表征

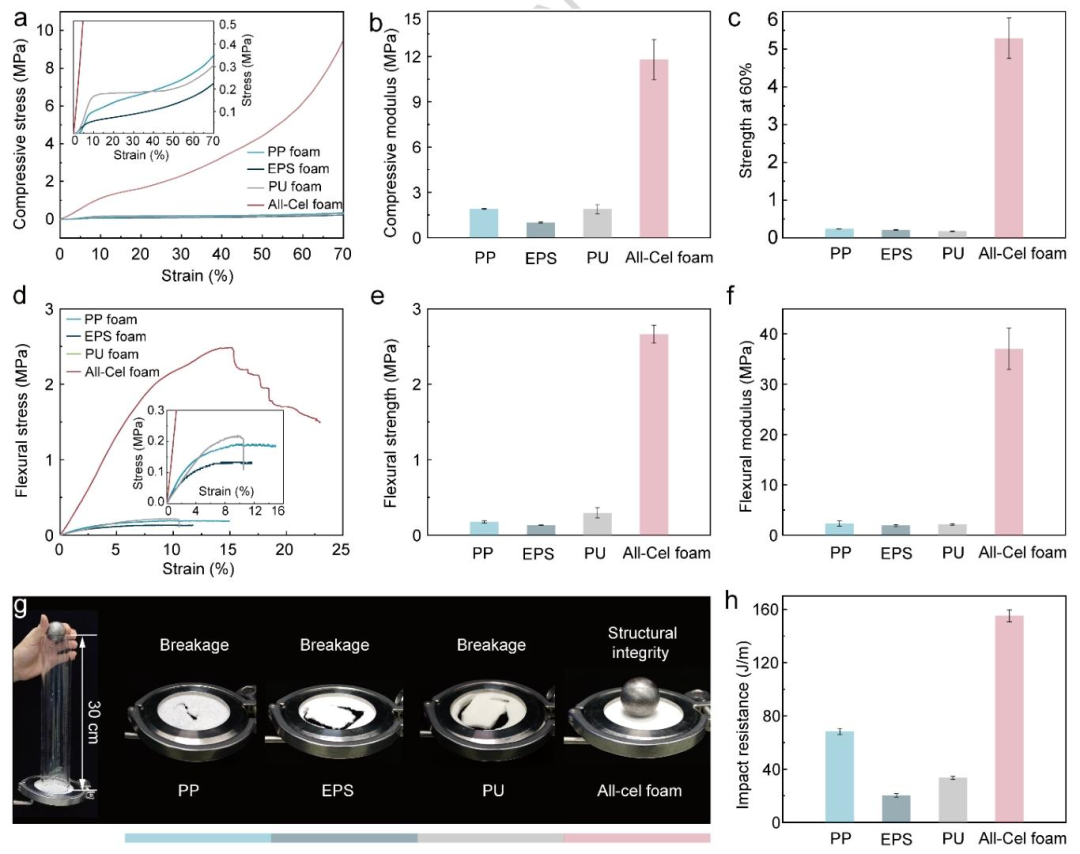

图3 | 全纤维素泡沫（All-Cel foam）的优异机械性能

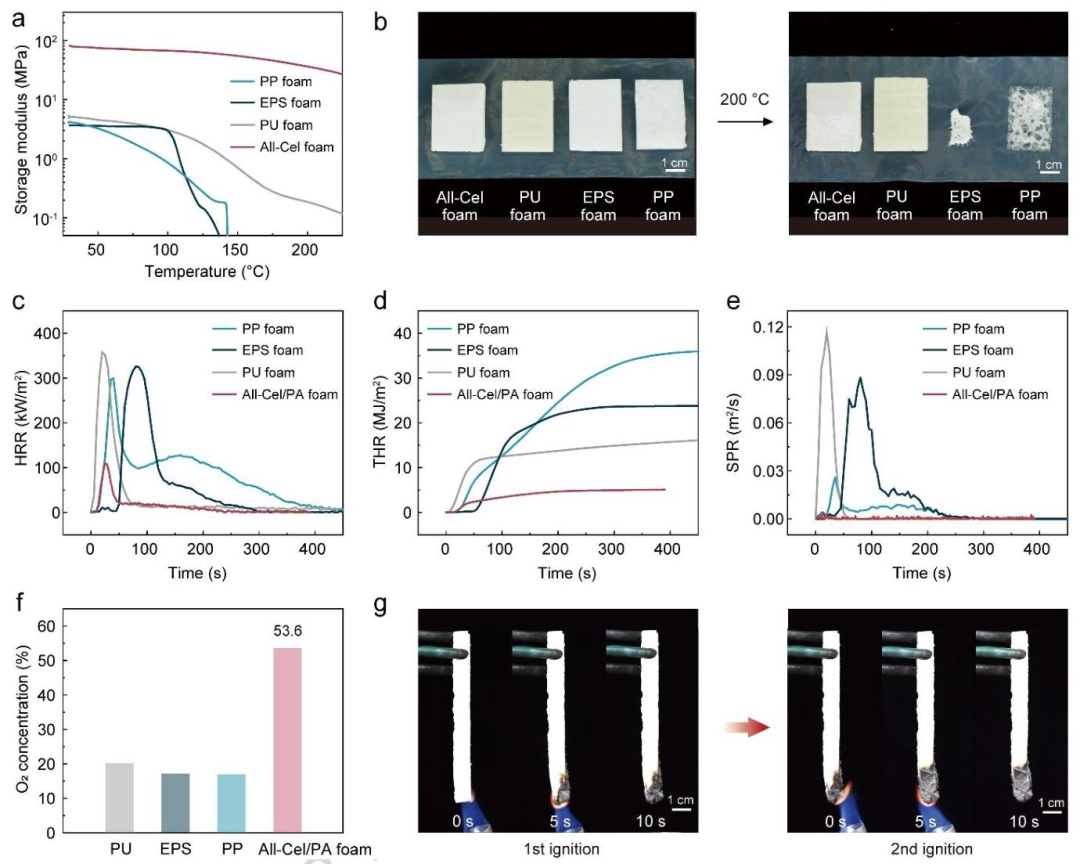

图4 | 全纤维素泡沫（All-Cel foam）的热性能及阻燃处理

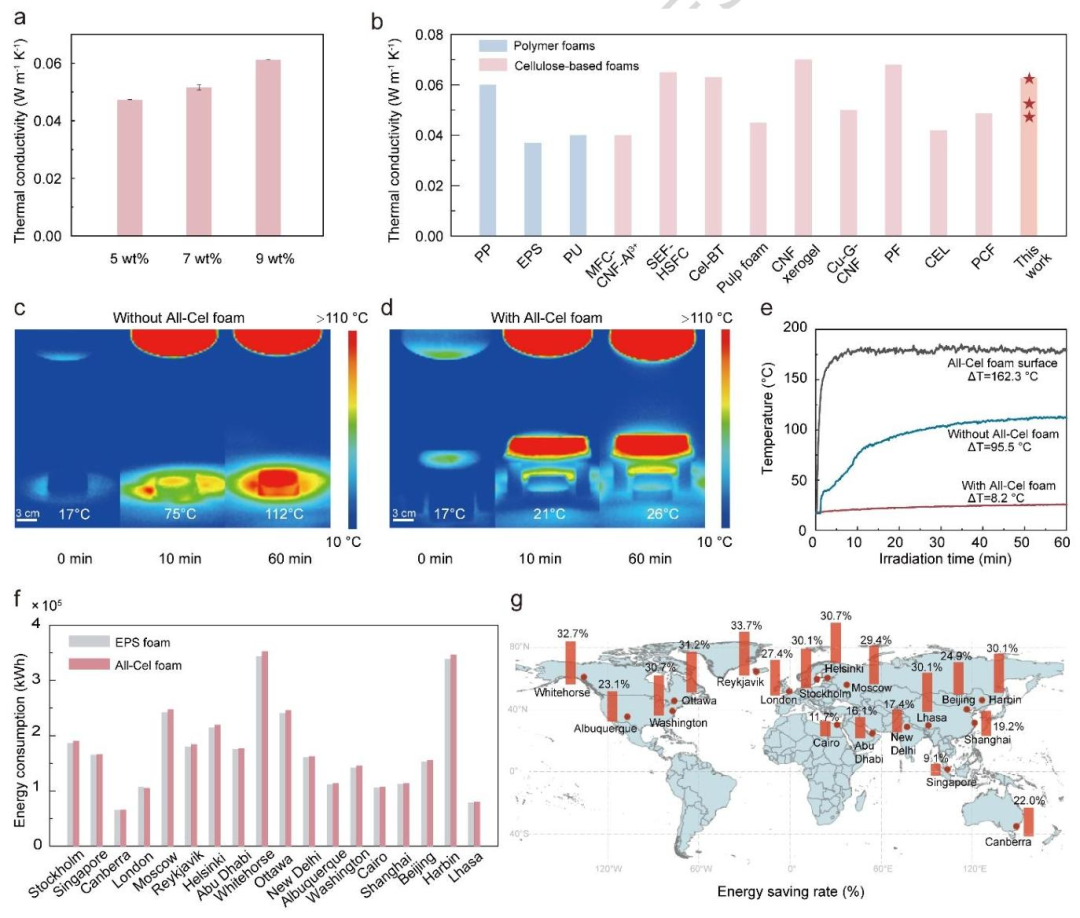

图 5 | 全纤维素泡沫（All-Cel foam）的保温性能及建筑能耗评估

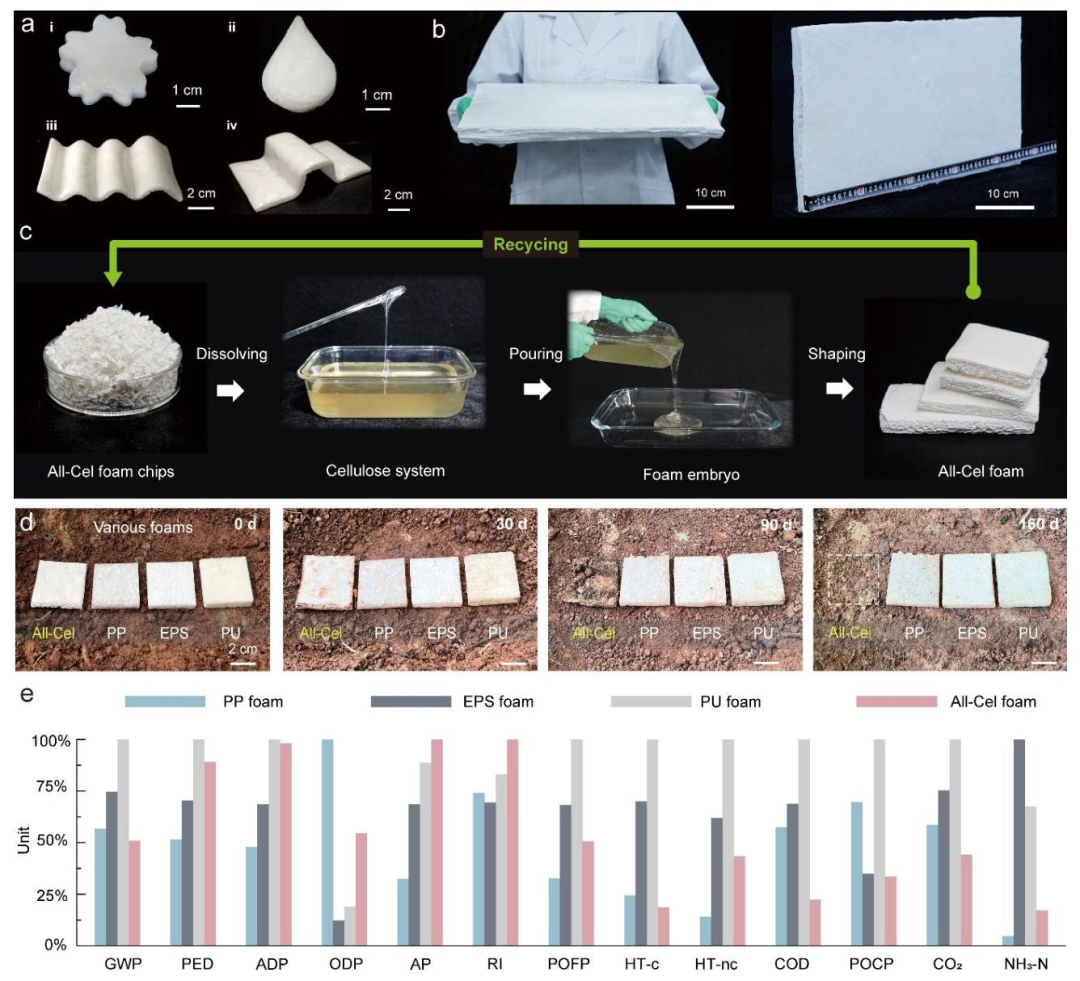

图 6 | 全纤维素泡沫（All-Cel foam）的特性：成型性、可回收性、生物降解性及环境影响
