东北林大《Green Chem.》：氢键重构策略——¹H NMR定量指导低共熔溶剂室温溶解纤维素
文献导语
在前三期梳理中，我们介绍了该团队2021年的DES溶解奠基之作（ZnCl₂·3H₂O + 磷酸 + 水）、2025年的超强纤维（1.02 GPa）和2026年的闭环绿色纤维（222 MPa）。今天我们插入一篇承上启下的方法论文献——2022年发表于Green Chemistry的这项工作。
如果说2021年的工作是“找到了一个好溶剂”，那这篇2022年的工作回答的则是“为什么这个组合最好？如何系统性地寻找更好组合？”
本文的核心突破在于：
方法创新：首次利用¹H NMR化学位移定量计算氢键结合能（BE） 和吉布斯自由能（ΔG），建立了“BE/ΔG → 溶解能力”的定量预测模型
系统筛选：从18种金属盐水合物（Zn/Li + Cl/Br + 不同水合数）与5种氢键供体（甲酸、乙酸、乳酸、甲醇、甲酰胺）的组合中，定量预测并验证最优组合
新配方诞生：ZnCl₂·H₂O + 甲酸 + 水（1:1:4），室温溶解MCC最高16 wt%
首次确认酯化：通过FTIR（1710 cm⁻¹）和XPS，首次明确该溶解体系伴随C6位甲酸酯化（DS最高0.72），且酯化度随纤维素聚合度升高而降低——这一发现直接为2025/2026年纺丝工作中的“原位酯化调控氢键重组”提供了化学依据
本文的核心科学问题是：
能否建立一个基于¹H NMR的定量方法，直接测量氢键结合能（BE），从而“按图索骥”地筛选最优的HBD-HBA组合？
本文的核心突破
方法学创新：利用¹H NMR化学位移对氢键的高度敏感性，定量计算HBD单体→二聚体的结合能（BE）和吉布斯自由能（ΔG），建立了BE/ΔG → 溶解能力的定量预测模型。
系统筛选：从18种金属盐水合物（ZnCl₂·nH₂O、ZnBr₂·nH₂O、LiCl·nH₂O、LiBr·nH₂O，n=0~4）与5种HBD（甲酸、乙酸、乳酸、甲醇、甲酰胺）的组合中，用ΔG判据筛选出5种候选组合，最终验证最优为ZnCl₂·H₂O +甲酸 + 水（1:1:4）。
首次确认酯化：FTIR检测到1710 cm⁻¹甲酸酯特征峰，确认溶解过程中发生C6位甲酸酯化（DS最高0.72），且酯基可通过水煮6小时完全水解脱除，实现衍生化溶解 ↔ 非衍生化再生的可逆转换。
性能再提升：室温溶解MCC最高16 wt%（较2021年的15 wt%略有提升），循环7次仍保持≥14 wt%。
2️⃣ 图文详解：逐图拆解核心数据

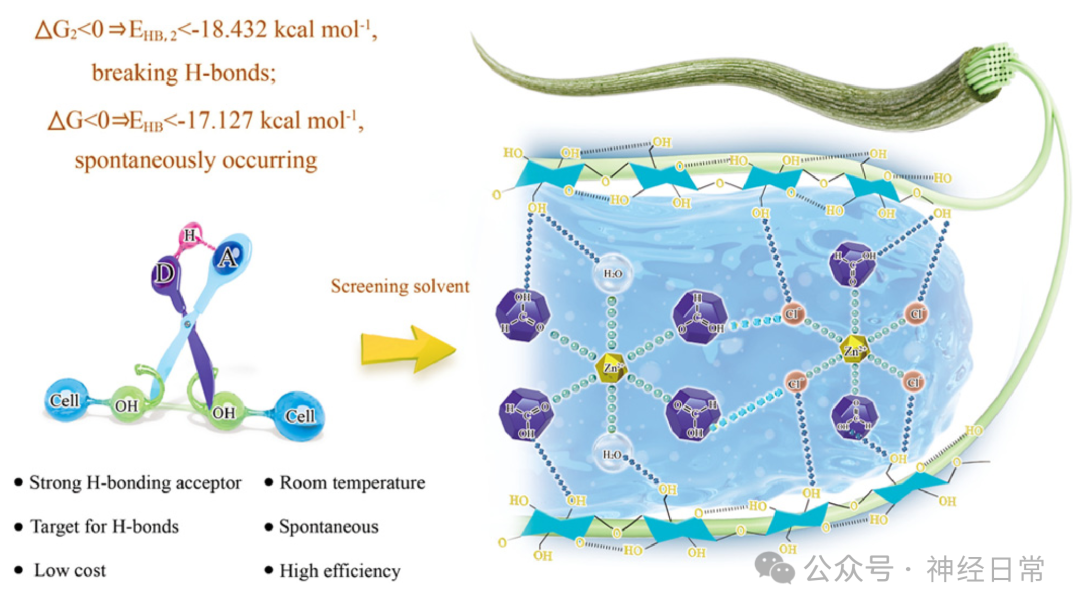

氢键重构策略与溶剂筛选概念图
展示基于¹H NMR化学位移定量计算结合能（BE）来筛选合适氢键供体（HBD）与氢键受体（HBA）组合的研究策略——通过测定HBD单体到二聚体的结合能变化以及引入HBA后体系的吉布斯自由能（ΔG）变化，建立“BE/ΔG → 氢键分子剪刀效能 → 纤维素溶解能力”的定量筛选模型，目标溶剂需兼具低成本、强氢键接受能力和高溶解效率。

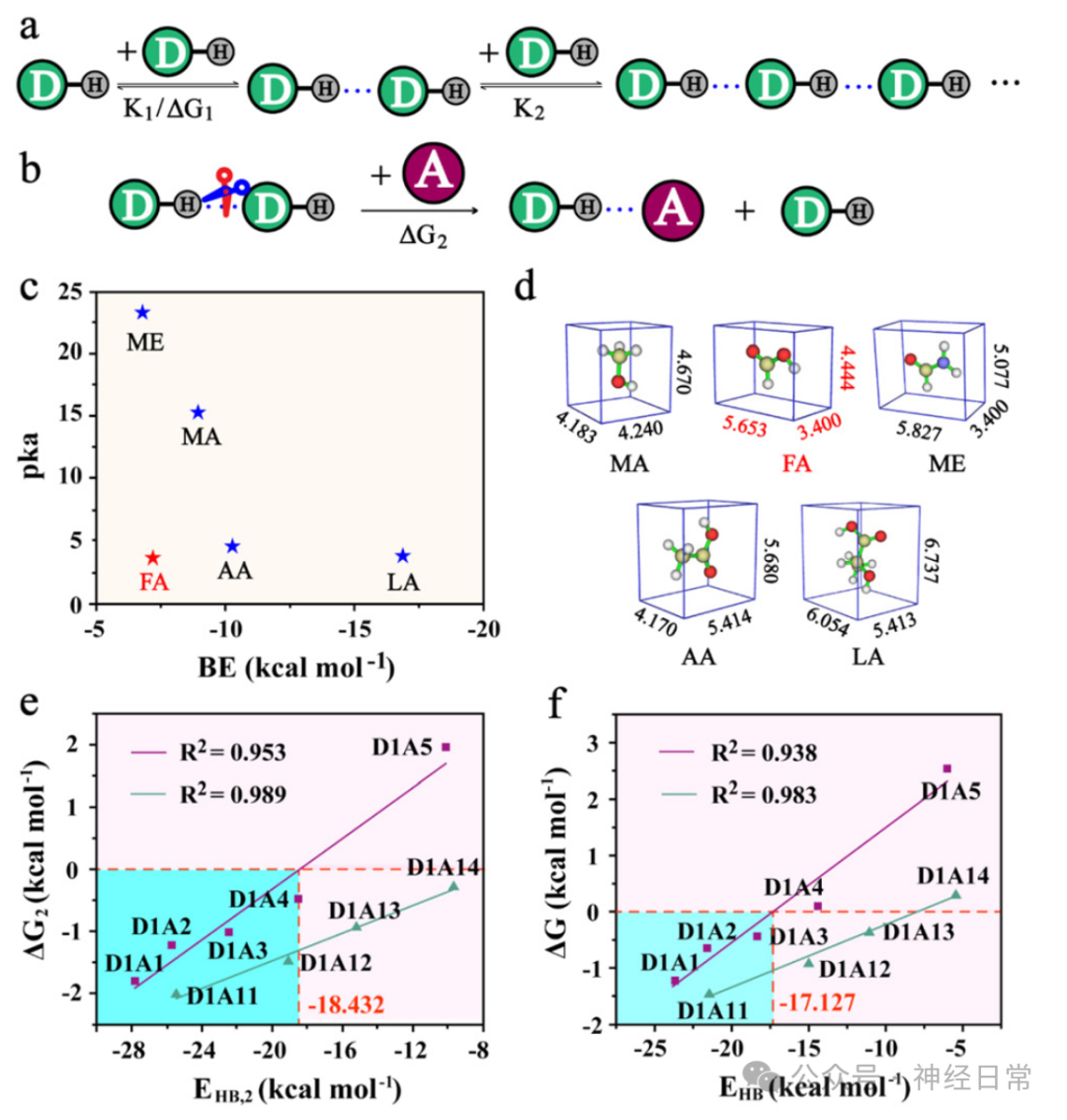

结合能、pKa与分子尺寸的定量筛选依据
通过¹H NMR浓度/温度变化实验定量计算甲酸（FA）、乙酸（AA）、乳酸（LA）、甲醇（MA）和甲酰胺（ME）五种氢键供体的氢键结合能（BE）、pKa和分子尺寸，发现FA因具有最低的pKa（强酸性和更多解离H⁺）、最低的BE（易于打破原有氢键并重建新氢键）和最短分子链（空间位阻最小）而被确定为最优HBD；进一步通过EHB,2与ΔG2的关系曲线确定ZnCl₂·nH₂O/FA体系的溶解热力学判据——当ΔG₂=0时EHB,2=-18.432 kcal/mol，即只有当EHB,2< -18.432 kcal/mol时溶剂方能自发打破纤维素氢键；结合EHB与ΔG的关系曲线确定当EHB< -17.127 kcal/mol时氢键重构可自发进行，据此从18种金属盐水合物（Zn/Li + Cl/Br + 不同水合数）中筛选出5种候选分子剪刀溶剂组合（D1A1、D1A2、D1A3、D1A7、D1A11）。

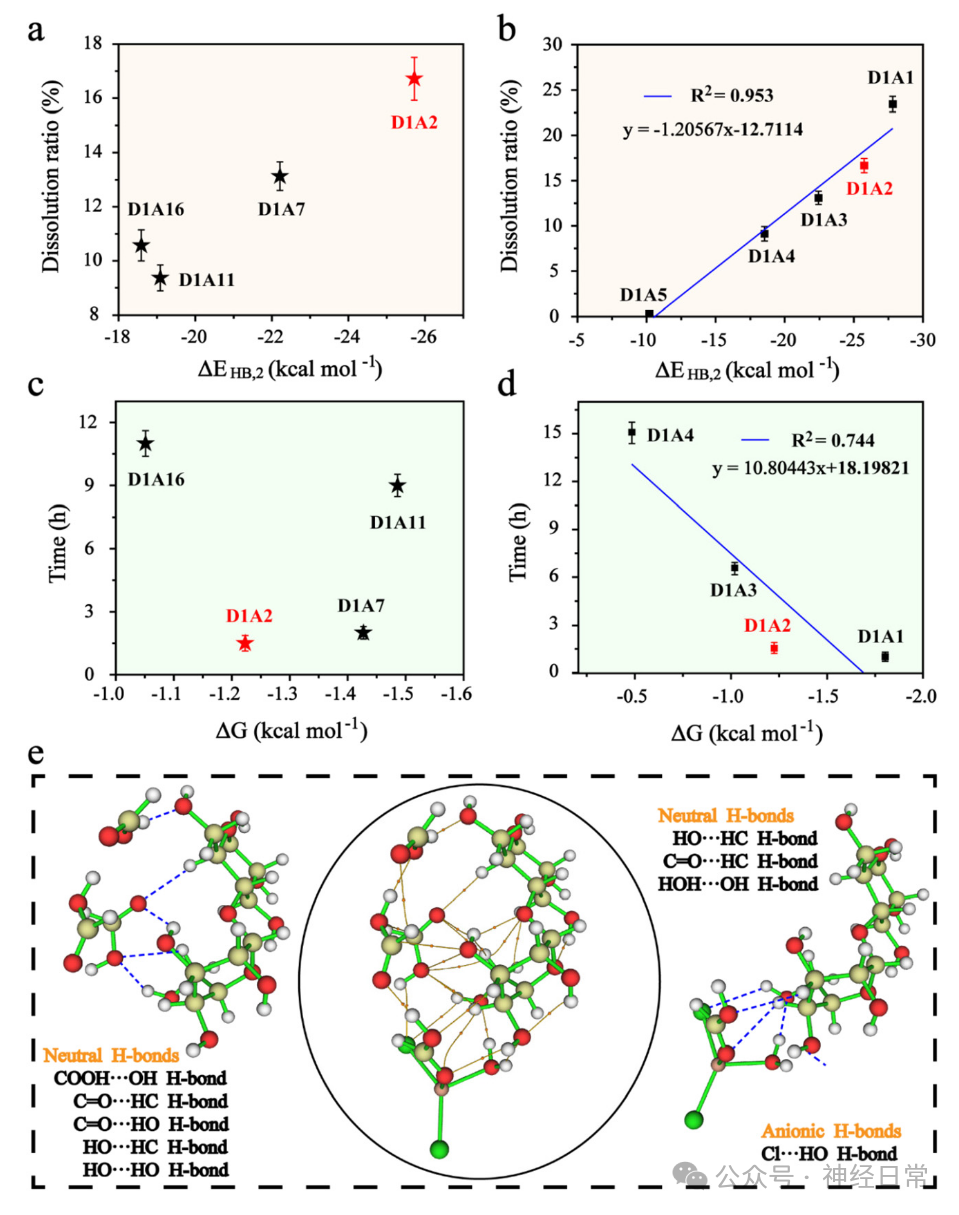

溶解动力学与DFT/AIM机制验证
系统揭示ΔEHB,2（焓变）与纤维素溶解比的正相关性（ΔEHB,2越大→溶解比越高）以及ΔG（吉布斯自由能）与溶解时间的负相关性（ΔG越低→反应速率常数K指数增大→溶解时间越短），通过对比不同阳离子（Zn²⁺ vs Li⁺）和阴离子（Cl⁻ vs Br⁻）确认锌阳离子（原子半径大，阳离子水合物抑制纤维素束聚集）和氯阴离子（半径小，快速渗透纤维素表面）的协同优势，确定D1A2（ZnCl₂·H₂O/FA/H₂O = 1:1:4）为最优组合；进一步通过DFT计算结合AIM（分子中原子）理论拓扑分析，定量揭示溶剂-纤维二糖体系中各类型氢键的电子密度（ρ）与拉普拉斯量（∇²ρ）：甲酸单体与C6'-OH形成强氢键（ρ=0.0513 au）、氯阴离子与C6-OH形成阴离子氢键（ρ=0.0088 au）、水分子与C6-OH形成中性氢键（ρ=0.0367 au）、甲酸二聚体与羟基/烃基形成多重弱氢键以调节溶剂两亲性，三重协同作用共同实现了对纤维素分子内（O2-H···O6）和分子间（O6-H···O3）氢键网络的有效断裂。
室温溶解宏观验证与晶型转变表征

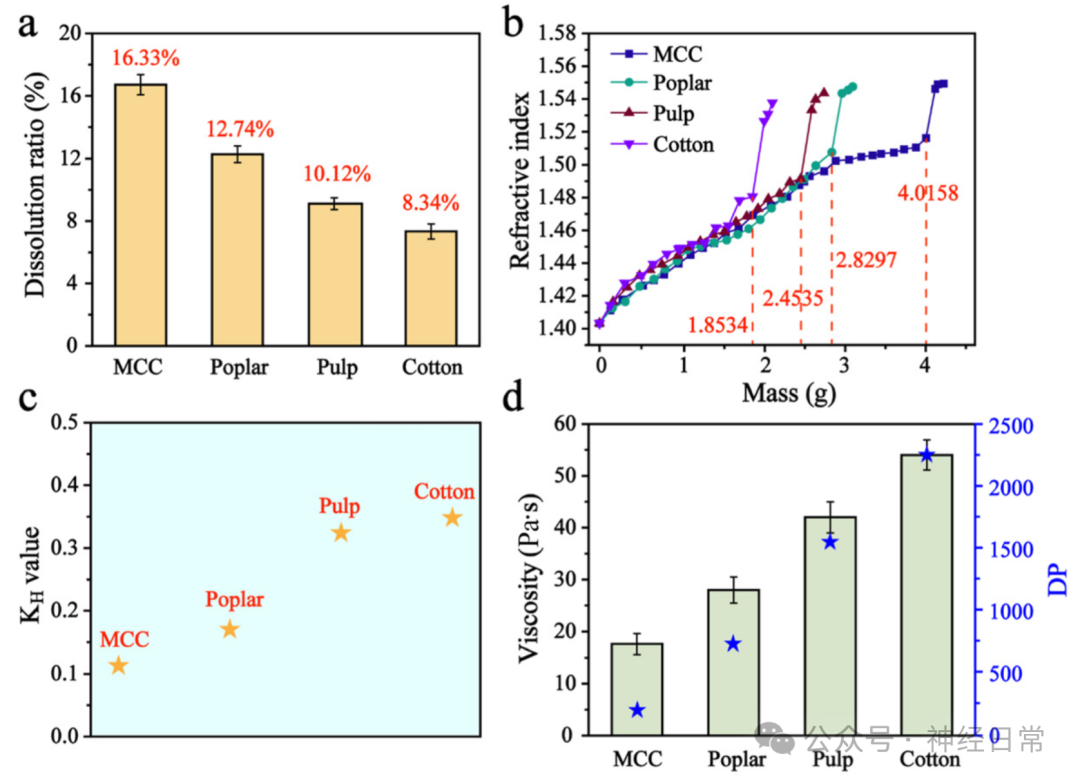

通过偏光显微镜跟踪纤维素在D1A2溶剂中室温溶解的形态演化——从初始双折射颗粒→溶胀→边缘模糊→最终双折射完全消失（溶解终点，约4小时），直观验证室温溶解的彻底性；阿贝折射仪监测显示溶液折射率随溶解比增加呈近线性上升，证实体系均匀性；X射线衍射确认再生纤维素（RMCC）晶型由原料纤维素I型（2θ=15.0°、22.6°）转变为纤维素II型（2θ=12.5°、20.2°、22.0°），固态¹³C核磁共振中C6位化学位移的显著变化进一步证实DES优先作用于C6-OH位点，两者共同证明溶解-再生过程中纤维素氢键网络的完全重构。
酯化反应发现与化学结构表征
<img class="rich_pages wxw-img" data-aistatus="1" data-imgfileid="100000083" data-s="300,640" data-src="https://mmbiz.qpic.cn/sz_mmbiz_png/DegtDW5bNuX73kvLLYJf5QzJ2K3xAaM7aXBsk5FHByCgZice3fPT8HOgaicachEI580ECjyJTK2LQbVb0LqpZyJamLFxXia8IB7tHUicdyXYYv0/640?wx_fmt=png&from=appmsg&watermark=1#imgIndex=4" data-type="png" type="block" data-original-style="null" data-index="4" data-ratio="1.1078524124881741" data-w="1057" src="/_upload/article/images/7f/2a/01c64e1844aaaa928eea78266bae/a85790ed-5cc3-4711-8951-0b0eccf1dc82.png" _width="384px" __sec_open_place_holder__="true" alt="图片" data-before-load-time="1788011848931" data-report-img-idx="4"data-fail="0" width="700" height="778" border="0" hspace="0" vspace="0" style="width:700px;height:778px;" />
傅里叶红外光谱（FTIR）首次在1710 cm⁻¹处检测到甲酸酯（C=O）特征吸收峰，X射线光电子能谱（XPS）C1s分峰中新增286.8 eV（O-C=O）组分，两者共同确认溶解过程中甲酸与纤维素C6-OH发生原位酯化反应，取代度（DS）最高达0.72且随原料聚合度升高而降低，从而建立了“溶剂组分-酯化程度-后续纺丝性能”的关联基础；热重分析（TGA）显示再生纤维素（RMCC）热稳定性为323°C，略低于原料（~340°C）但优于大多数传统方法制备的再生纤维素，残炭率（14.8 wt%）显著高于原料（~7 wt%）源于甲酸酯基团和残留微量金属盐；更重要的是，甲酸酯基可通过沸水煮6小时完全脱除，实现了衍生化溶解与可再生非衍生化纤维素之间的可逆转换，这一发现为此后纺丝工作中利用酯化调控氢键重组奠定了直接的化学基础。

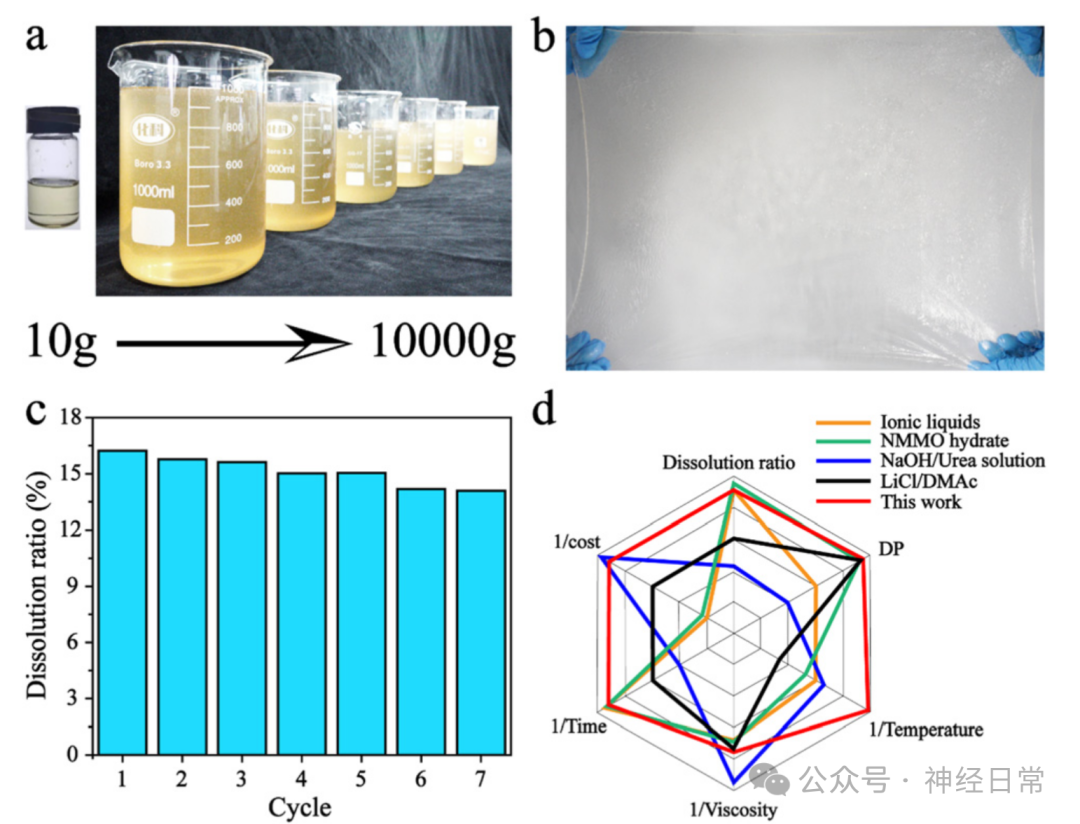

中试放大、循环回收与多体系综合对比
展示5 wt%浓度下500 g级MCC室温中试放大实验（溶解4小时）及由溶解液浇筑成型的45 cm × 35 cm透明水凝胶照片，证实该体系从小试到中试的顺利过渡；统计D1A2溶剂经7次循环回收后的溶解能力变化（新鲜溶剂16 wt% → 7次循环后仍≥14 wt%），验证其优异的回收稳定性；最后通过雷达图从加工温度、溶解时间、溶解比、经济性、溶液粘度和产物聚合度六大维度，将D1A2与离子液体、NMMO水合物、NaOH/尿素水溶液和LiCl/DMAC等代表性体系进行全面对比，凸显D1A2在室温操作、高溶解比、极低成本（近乎与碱/尿素体系相当）和简便合成（原子效率近100%）方面的综合优势。
3️⃣ 核心结论提炼
方法学创新：首创¹H NMR化学位移定量计算氢键结合能（BE）和吉布斯自由能（ΔG），建立了“BE/ΔG → 溶解能力”的通用筛选模型。
最优配方确定：ZnCl₂·H₂O :甲酸 :水 =1 :1 : 4（摩尔比），室温溶解MCC最高16 wt%。
筛选判据总结：
当EHB,2 < -18.432 kcal/mol时，溶剂能自发打破纤维素氢键
当EHB < -17.127 kcal/mol时，氢键重构可自发进行
阳离子优选Zn²⁺（原子半径大，抑制纤维素束聚集），阴离子优选Cl⁻（半径小，快速渗透）
首次确认酯化：FTIR（1710 cm⁻¹）+ XPS证实C6位甲酸酯化（DS最高0.72），且酯基可通过水煮6小时完全脱除——这是链接本篇溶解工作与后续纺丝工作的关键化学桥梁。
循环稳定性：7次循环后溶解能力仍≥14 wt%，几乎无衰减。
中试验证：500 g级室温溶解成功，45 cm × 35 cm水凝胶成型。
成本优势：综合成本几乎与NaOH/尿素体系相当，远低于离子液体和NMMO体系。
4️⃣ 💡 我的思考与启发
¹H NMR定量方法的可迁移性：本文建立的“化学位移→结合能→ΔG→溶解能力”模型是否可以直接套用到你的离子液体体系？你能否用类似的方法定量评价不同离子液体对纤维素的“亲和力”？
“酯化”的双刃剑：2021年磷酸体系追求“非衍生化”，2022年发现甲酸体系会发生酯化后，后续工作反而将酯化作为调控氢键重组的工具。这提醒我们：研究中“意外发现”的价值往往高于“按计划验证”——你在实验中有没有类似的“意外”值得深挖？
筛选效率的革命：从2021年的“试错+DFT验证”到2022年的“¹H NMR定量预测”，筛选效率大幅提升。如果未来想系统筛选离子液体/DES体系，是否可以考虑建立类似的快速定量评价平台？
化学机制的贯穿性：酯化反应的发现（2022）→ 酯化调控取向（2025）→ 酯化+闭环回收（2026），一条化学机制贯穿了三篇独立工作，形成极强的学术叙事。你在构建自己的研究体系时，是否找到了一条类似的“化学主线”？
水含量的精确调控（再次强调）：本文再次确认水含量是“黄金窗口”——水过少→酸解（DP下降），水过多→溶解力下降（EHB,2升高）。这一规律在2021和2022两篇中互为印证，值得在你的实验中重点关注。
