最近，看到一个非常有趣的生物基胶黏剂技术，由于从原料来源到使用再到去除都无需化学反应处理，也无需有机溶剂参与，因此作者称之为solvent-free adhesive (SFA)。

SFA的诞生源于蜗牛黏液的灵感，因此它在室温下的外观状态正如蜗牛身上的黏液，为白色胶体。

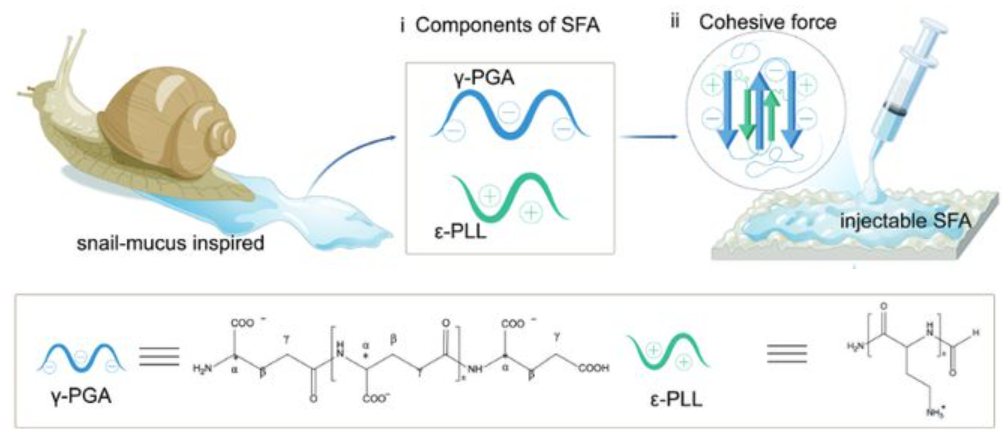

SFA的制备过程也并不复杂，如下图所示：

就是把聚谷氨酸钠(γ-PGA)与聚赖氨酸盐酸盐(ɛ-PLL)按照一定的比例混合在一块，快速搅拌均匀，相分离后得到的白色凝聚物便是SFA。

因为γ-PGA与ɛ-PLL均属于生物来源的原材料，因此SFA完全就是100%纯种的生物基胶黏剂。

作为胶黏剂，首当其冲的性能固然就是粘接强度了，而这款SFA的黏性特别强。数据显示，SFA在陶瓷上的平均剪切粘附强度为27.8 MPa，是迄今为止研究者所查看到的生物基粘合剂中粘接强度最高的。不过，SFA在玻璃和钢铁上的粘附强度则较为一般，仅为4 MPa，

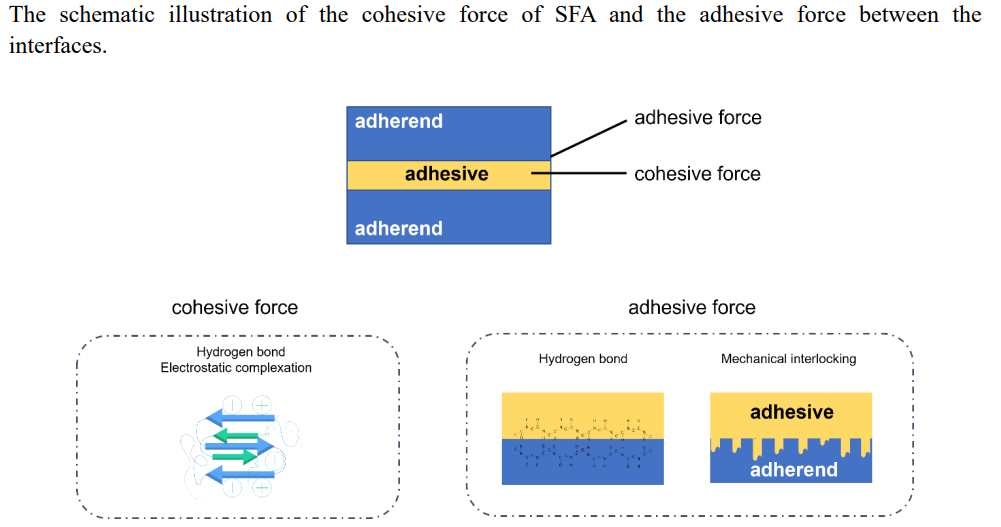

研究者认为，SFA的粘合性能由SFA的内聚力（cohesive force）和SFA的粘附力（adhesive force）决定。

内聚力来自于γ-PGA与ɛ-PLL之间的静电作用力和氢键作用，粘附力则源自SFA和陶瓷界面的机械互锁和界面处的氢键结合。

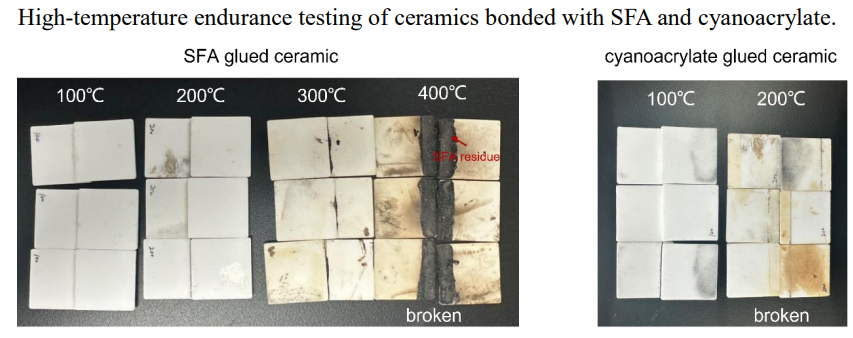

此外，SFA还能在-150~300℃这样极端温度下保持良好的粘接性能。

研究者发现，在100°C和200°C下，SFA没有表现出任何外观变化，剪切强度也没有降低。而在300°C时，SFA经历了碳化，尽管剪切强度降至原值的22%，但仍超过6 MPa。在−150°C的低温下，SFA粘合的陶瓷在结构上保持完整，显示出优异的低温耐受性。

最引人注意的一点是，SFA还可以使用碳酸钠溶液轻松去除，保证被粘接的基材可以重复利用；而且SFA允许重复使用至少10次而不降低粘附性能。

，时长00:14

因此，研究者认为此技术为工业应用、文物修复和有极端温度要求的基材提供高性能、可重复使用的粘合剂创造了新的可能性。
